Nom de l'interface Type du connecteur Description des pièces pouvant être utilisées
Interface électrique Ethernet 10/100/1000BASE-T RJ45 L'interface électrique Ethernet 10/100/1000BASE-T est principalement utilisée pour recevoir et transmettre des services 10 Mbit/100/Gigabit.
Interface optique Ethernet 10GE SFP+ L'interface optique Ethernet SFP+ SFP+ prend en charge l'adaptation 1000M et est principalement utilisée pour recevoir et transmettre des services gigabit/10000 gigabit.
Émetteur-récepteur optique de qualité industrielle (supporte uniquement les émetteurs-récepteurs optiques d'une distance maximale ≤ 10 km)
0.5m, 1.5m SFP+ câble dédié à l'empilement (uniquement pour l'empilement sans configuration)
Interface de la console L'interface de la console RJ45 est utilisée pour se connecter à la console et implémenter des fonctions de configuration sur site.

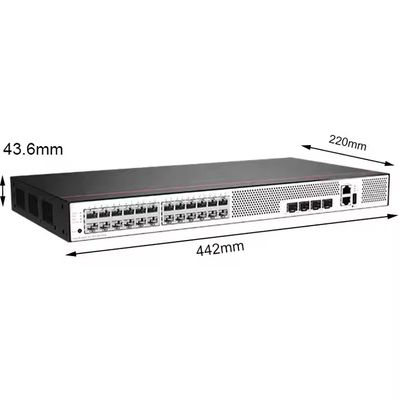

Dimensions (W x D x H, hors matériau d'emballage) [mm]
Dimensions de base (profondeur est la distance hors des parties structurelles saillantes des panneaux avant et arrière): 442,0 mm × 220,0 mm × 43,6 mm
Dimensions maximales (profondeur est la distance maximale entre le port qui dépasse le panneau avant et le membre de la structure qui dépasse le panneau arrière): 442,0 mm × 227,0 mm × 43,6 mm
Dimensions (W x D x H, y compris le matériau d'emballage) [mm] 550,0 mm × 360,0 mm × 90,0 mm
Étendue du châssis [U] 1U
Poids (hors matériaux d'emballage) [kg] 2,45 kg
Poids (y compris les matériaux d'emballage) [kg] 3,34 kg
Consommation d'énergie typique [W] 32,7 W
La valeur de dissipation de chaleur typique [BTU/heure] 111,58 BTU/heure
Consommation de puissance maximale [W] 47,6 W
La valeur maximale de dissipation de chaleur [BTU/heure] est de 162,42 BTU/heure
Consommation d'énergie en veille [W] 18,4 W
Résultats de l'évaluation 64.3 ans
MTTR [heures] 2 heures
Disponibilité > 0.99999
Le bruit ambiant (puissance acoustique) [dB (A) ] 39dB (A) ]
Le bruit ambiant (pression acoustique) [dB (A) ] 27,2dB (A) ]
Le nombre de fentes de cartes est 0.
Le nombre de fentes d'alimentation est 0.
Nombre de modules de ventilateur 1
La redondance de puissance n'est pas prise en charge
Température ambiante de fonctionnement à long terme [°C]
-5°C à +50°C (0m à 1800m d'altitude, supportant un module optique non industriel)
-5°C~+55°C (0m~1800m d'altitude, supportant un module optique de qualité industrielle ≤10km)
Limite de variation de la température ambiante de fonctionnement [°C]
1800 m à 5000 m, la spécification de température maximale est réduite de 1 °C pour chaque augmentation d'altitude de 220 m.
Le dispositif ne supporte pas le démarrage lorsque la température ambiante est inférieure à 0 °C.
Lorsque le module optique est à une distance ≥ 70 km, la température de fonctionnement est de -5°C à +45°C.
Température de stockage [°C] -40°C à +70°C
L'humidité relative de l'environnement de travail à long terme [RH] 5%RH à 95%RH, non condensante
Altitude de travail à long terme [m] 0m~5000m
Altitude de stockage [m] 0 m à 5000 m
Système d'alimentation électrique: alimentation CA intégrée
Voltage d'entrée nominale [V]
Entrée en courant alternatif: 100V AC~240V AC; 50/60Hz
Entrée en courant continu haute tension: 110V DC~250V DC
Région de tension d'entrée [V]
Entrée en courant alternatif: 90V AC~264V AC; 47Hz~63Hz
Entrée en courant continu à haute tension: 88V DC~300V DC
Le courant d'entrée maximal [A] 2A
La mémoire RAM est de 512 Mo.
Le flash 512 Mo
Type d'interface de la console RJ45
Type de port de gestion ETH non pris en charge
L'interface USB n'est pas prise en charge
Les horloges en temps réel (RTC) ne sont pas prises en charge
