Broadcom 57414 Carte réseau à double port Expérience de transfert rapide de données

Dell EMC Broadcom BCM 57414 Vue d'ensemble

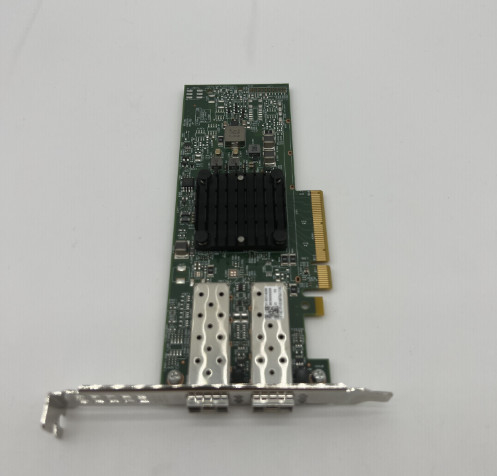

Lorsque nous regardons pour la première fois l'adaptateur Dell EMC Broadcom BCM 57414, on peut voir une carte PCIe 3.0 x8, à profil bas. Nous avons deux ports SFP28 pour une connectivité 25 GbE à double port.Cela reflète la largeur de bande des fentes PCIe Gen3 x8 plus étroitement qu'une carte quad 10GbE ou une carte 40GbE car on a suffisamment de largeur de bande PCIe, sans sur-saturation du bus.

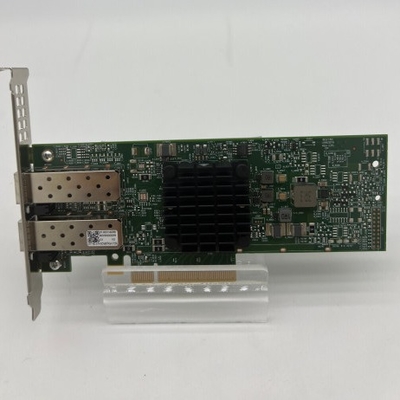

Le dissipateur de chaleur lui-même est plus petit que les solutions Intel XXV710 25GbE concurrentes.La consommation d'énergie typique est d'un peu plus de 5W ce qui en fait une solution 25GbE à faible consommation.

Quelque chose que le Broadcom 57414 offre que les Intel XXV710 et BCM 57404 n'ont pas offert est le support de déchargement RoCE.il s'agit d'une caractéristique plus fréquente dans les adaptateurs 25GbE de deuxième et troisième générations, comme le BCM 57414.

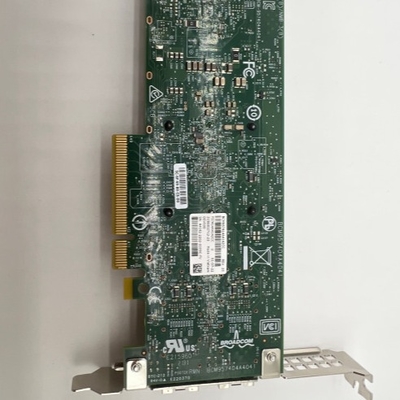

L'arrière de la carte a seulement une poignée de petits composants de montage de surface, mais nous voyons aussi les autocollants Dell.C'est un PCB virtuellement identique donc il semble que la mise à niveau BCM 57414 est assez simpleNous avons des photos de la génération précédente dans cette revue de l'adaptateur Dell.

Dell EMC Broadcom BCM 57414 Les conducteurs

Comme le Supermicro AOC-S25G-b2S, la version Dell de la carte, comme nous l'espérons, utilise le pilote Broadcom bnxt_en.Cela signifie que dans les distributions plus récentes de Linux et d'autres systèmes d'exploitation, il sera automatiquement reconnu et fonctionnera dès le départ.Comme ce contrôleur NetXtreme-E est assez populaire, la plupart des systèmes d'exploitation modernes ont une prise en charge intégrée de ce NIC.La plupart des principaux fournisseurs de serveurs ont des adaptateurs Broadcom dans leurs portefeuilles et donc c'est un écosystème important. Certains systèmes d'exploitation plus anciens ne le feront pas. Il est toujours bon de vérifier à nouveau lors de la spécification des NIC dans les serveurs.

Sur le NIC à double port, nous trouvons deux ports SFP28, qui ressemblent aux ports SFP+ traditionnels mais offrent plus de bande passante avec la capacité de gérer 25 GbE sur chaque port.Tout comme un port QSFP+ pourrait être divisé en quatre ports SFP+, un port QSFP28 peut être divisé en quatre de ces ports SFP28. Nous pouvons l'utiliser avec notre commutateur 100GbE QSFP28 et cette carte.

Bien que nous ayons parlé de la carte comme étant 25GbE, elle prend également en charge à la fois 10GbE et même 1GbE. Vous ne pouvez pas utiliser ces fonctionnalités, mais elles sont disponibles.

Un élément que nous avons trouvé intriguant est que notre carte Dell EMC ne mentionnait pas "Dell" dans la sortie de lspci.Il y a de fortes chances que cela soit dû au fait que Dell utilise effectivement une carte de référence de Broadcom alors que Supermicro a fait des recherches pour créer une solution différenteCela semble aussi indiquer qu'il n'y a peut-être pas grand chose de spécial avec le numéro de pièce Dell.

Nous allons nous pencher un peu sur les caractéristiques de laDocumentation de diffusionLes listes de fonctionnalités des NIC modernes sont si longues que nous vous suggérons de chercher ce que vous voulez.Une caractéristique intéressante du BCM 57414 est que Broadcom a commercialisé la solution agressivement contre le Mellanox ConnectX-4 LxPendant ce temps, Mellanox a commercialisé son ConnectX-4 Lx fortement par rapport au BCM 57414.Supermicro a les deux options dans ce facteur de forme avec la solution Intel XXV710.

Vous pouvez voir ci-dessus les spécifications clés de la carte. Dell n'a pas une grande page de spécifications pour cela donc nous utilisons la feuille de données Broadcom ici. Puisque cela semble être une carte Broadcom de référence, cela a du sens.

Dell EMC Broadcom BCM 57414 Résultats

Nous avons testé la carte Dell BCM 57414 à l'aide d'un DAC de 1m sur notre commutateur de centre de données Dell Z9100-ON à 32 ports.

Dans l'ensemble, ce sont d'excellents résultats. On peut voir une performance où on s'attendrait à ce qu'un adaptateur de nouvelle génération se tienne.Ces résultats sont à moins de 1% du Supermicro AOC-S25G-b2S donc c'est ce à quoi nous nous attendions étant donné qu'ils sont basés sur le même contrôleurIl ne semble pas que nous voyons un delta majeur en raison de la conception du PCB et du dissipateur thermique.

Les derniers mots

Cette année, nous sommes complètement en retard sur la transition vers 25GbE chez STH pour le segment de virtualisation haut de gamme.il peut être sage d'obtenir une carte NIC comme la Broadcom NetXtreme-E basée sur la carte qui prend en charge les nouvelles fonctionnalités avec des décharges ainsiCette carte Dell EMC BCM 57414 est une carte assez standard qui ressemble à une plateforme de référence Broadcom.L'intégration dans un environnement doit suivre le chemin et la documentation standard BCM 57414.Il semble fonctionner à peu près comme la solution Supermicro personnalisée, bien que la version Supermicro ait quelques fonctionnalités supplémentaires pour leur plateforme.si vous utilisez une carte Broadcom dans un serveur DellC'est le pouvoir d'un écosystème. Bien que ce ne soit pas la carte la plus excitante à revoir, il s'agit de ce que nous attendons.
