Les commutateurs de la série 9300-FX2 de Cisco N9K-C9336C-FX2

Vue d'ensemble du produit

La série Cisco Nexus 9300-FX2 est une extension des commutateurs de la série Nexus 9300-FX avec une capacité de bande passante plus élevée.Les commutateurs offrent une variété d'options d'interface pour migrer de manière transparente les centres de données existants à partir de 1 Gbps, et des vitesses de 10 Gbps à 25 Gbps sur le serveur, et de 10 et 40 Gbps à 50 et 100 Gbps sur la couche d'agrégation.fournir de grands tampons, une évolutivité et des performances extrêmement flexibles de couche 2 et de couche 3 pour répondre aux besoins changeants des centres de données virtualisés et des environnements cloud automatisés.

Cisco fournit deux modes de fonctionnement pour les commutateurs de la série Cisco Nexus 9000.Logiciel Cisco NX-OSLes entreprises peuvent également déployer l'infrastructure qui est prête à prendre en charge lesInfrastructure centrée sur les applications Cisco(Cisco ACI)^TM) pour tirer pleinement parti d'une approche automatisée, fondée sur des politiques et basée sur la gestion des systèmes (mode ACI).

Commutateurs de la série Cisco Nexus 9300-FX2

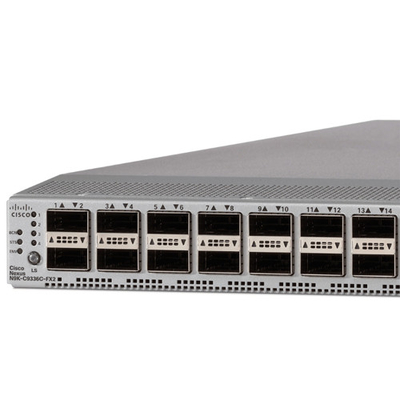

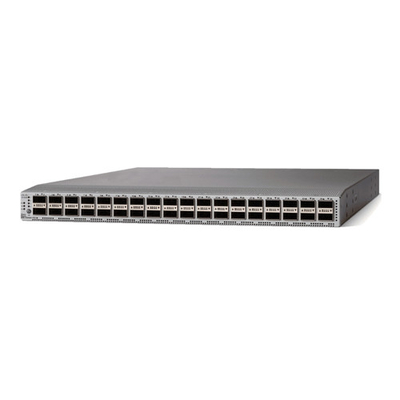

Le commutateur Cisco Nexus 9336C-FX2est un commutateur 1RU qui prend en charge 7,2 Tbps de bande passante et plus de 2,4 bpp. Le commutateur peut être configuré pour fonctionner comme 1/10/25/40/50/100-Gbps offrant des options flexibles dans un facteur de forme compact.La sortie est prise en charge dans tous les ports.. Veuillez consulter le tableau ci-dessous pour plus d'informations.

Caractéristiques et avantages

La série Cisco Nexus 9300-FX2 offre les caractéristiques et avantages suivants:

● Flexibilité architecturale

◦ Solution de réseau défini par logiciel Cisco ACI^TMle soutien.

◦ Prise en charge des tissus VXLAN EVPN basés sur des normes, y compris la prise en charge hiérarchique de plusieurs sites (voirRéseau VXLAN avec plan de contrôle MP-BGP EVPNpour plus d'informations).

◦ Des architectures BGP à trois niveaux, permettant des tissus de réseau IPv6 horizontaux et non bloquants à l'échelle du Web.

◦ Le routage par segment permet au réseau de transmettre des paquets de commutation de balises multiprotocole (MPLS) et de gérer le trafic sans ingénierie du trafic (TE) du protocole de réservation des ressources (RSVP).Il fournit une alternative au plan de contrôle pour une évolutivité et une virtualisation accrues du réseau.

◦ Prise en charge complète du protocole pour les suites de protocoles de routage unicast et multicast de couche 3 (v4/v6), y compris BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Protocole d'information sur le routage version 2 (RIPv2), le protocole indépendant de diffusion en mode rare (PIM-SM), la diffusion en mode spécifique à la source (SSM) et le protocole de découverte de la source de diffusion en mode multiple (MSDP).

● Une grande programmabilité

◦ Automatisation du jour zéro grâce au Power On Auto Provisioning, réduisant considérablement le temps de provisionnement.

◦ Les intégrations de pointe pour les applications de gestion de la configuration développées par les principaux acteurs du secteur: Ansible, Chef, Puppet, SALT.Une large prise en charge du modèle OpenConfig de YANG natif et de la norme de l'industrie via RESTCONF/NETCONF.

◦ Des API généralisées pour toutes les fonctions de commutation CLI (RPC basé sur JSON sur HTTP/HTTP).

● Évolutivité, souplesse et sécurité élevées

◦ Les tables de redirection flexibles prennent en charge jusqu'à 1 million d'entrées partagées sur les modèles FX2.

◦ support IEEE 802.1ae MAC Security (MACsec) sur tous les ports des modèles 9300-FX2 avec une vitesse supérieure ou égale à 1 Gbps, permet le chiffrement du trafic à la couche physique et assure un serveur sécurisé,feuille de bordure, et la connectivité feuille-colonne vertébrale.

● Gestion intelligente des tampons

◦ La plateforme offre à CiscoGestion intelligente des tampons, qui offre la possibilité de distinguer les flux de souris et d'éléphants et d'appliquer à ces derniers différents systèmes de gestion des files d'attente en fonction de leurs besoins de redirection du réseau en cas de congestion des liaisons.

◦ Les fonctions de gestion intelligente des tampons sont les suivantes:

◦ L'AFD distingue les flux d'éléphants à longue durée de vie des flux de souris à courte durée de vie, en utilisant l'ETRAP.L'AFD exclut les flux de souris de l'algorithme de chute afin que les flux de souris obtiennent leur juste part de bande passante sans être affamés par les flux d'éléphants assoiffés de bande passanteEn outre, l'AFD suit les flux d'éléphants et les soumet à l'algorithme AFD dans la file d'attente de sortie pour leur accorder leur juste part de bande passante.

◦ ETRAP mesure le nombre d'octets des flux entrants et le compare au seuil ETRAP défini par l'utilisateur.

◦ La priorisation dynamique des paquets (DPP) offre la possibilité de séparer les flux de souris et les flux d'éléphants en deux files d'attente différentes afin que l'espace tampon puisse leur être attribué indépendamment.Flux de souris, sensibles à la congestion et la latence peuvent prendre la priorité de la file d'attente et d'éviter le ré-ordre qui permet aux flux d'éléphants de prendre la bande passante de liaison complète.

● RDMA sur Ethernet convergé support RoCE

◦ La plateforme offre un transport sans perte pour RDMA sur Ethernet convergé avec prise en charge des protocoles DCB:

◦ Contrôle du débit basé sur la priorité (PFC) pour empêcher les chutes dans le réseau et la propagation de la trame par classe de priorité.

◦ Sélection améliorée de la transmission (ETS) pour réserver la bande passante par classe de priorité en situation de conflit de réseau.

◦ Protocole d'échange de liaison entre les centres de données (DCBX) pour découvrir et échanger des informations sur la priorité et la bande passante avec les terminaux.

◦ La plateforme prend également en charge la notification explicite de congestion (ECN) qui fournit une notification de bout en bout par flux IP en marquant les paquets qui ont subi une congestion, sans perdre de trafic.La plateforme est capable de suivre les statistiques ECN du nombre de paquets marqués qui ont connu une congestion.

● Convergence des réseaux LAN et SAN

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesCette fonctionnalité permet aux réseaux LAN et SAN de converger sur un réseau Ethernet fiable et sans perte.

● Disponibilité élevée du matériel et des logiciels

◦ La technologie de canal de port virtuel (vPC) fournit un multi-chemin de couche 2 grâce à l'élimination du protocole d'arbre de couverture.Il permet également une bande passante bisectionnelle entièrement utilisée et des topologies logiques de couche 2 simplifiées sans avoir besoin de modifier les modèles de gestion et de déploiement existants.

◦ Le routage multiPath à coût égal (ECMP) à 64 voies permet l'utilisation de conceptions d'arborescence de graisse de couche 3. Cette fonctionnalité aide les organisations à prévenir les goulots d'étranglement du réseau, à accroître la résilience,et ajouter de la capacité avec peu d'interruption du réseau.

◦ Les capacités de redémarrage avancées incluent le patch à chaud et à froid.

◦ Les commutateurs utilisent des unités d'alimentation à chaud et des ventilateurs à redondance N+1.

● Système d'exploitation logiciel Cisco NX-OS spécialement conçu avec des innovations complètes et éprouvées

◦ Une image binaire unique qui prend en charge tous les commutateurs de la série Cisco Nexus 9000, simplifiant la gestion des images.une conception qui isole les défauts tout en augmentant la disponibilité. En cas de panne du processus, le processus peut être redémarré sans perte d'état. Le système d'exploitation prend en charge le patchage à chaud et à froid et le diagnostic en ligne.

◦ Data Center Network Manager (DCNM) est la plateforme de gestion réseau pour tous les déploiements compatibles avec NX-OS, couvrant les nouvelles architectures de tissu, IP Fabric for Media,et déploiements de réseaux de stockage pour le Cisco Nexus^®Accélérer l'approvisionnement de jours en minutes, et simplifier les déploiements du jour zéro au jour N.Réduire les cycles de dépannage avec une visibilité graphique opérationnelle de la topologieÉliminer les erreurs de configuration et automatiser les changements en cours en boucle fermée,avec des modèles de déploiement modélisés et une mise en garde de conformité de configuration avec remédiation automatique. Résumé de l'état en temps réel pour le tissu, les appareils et la topologie. Visibilité corrélée pour le tissu (sous-couche, superposition, terminaisons virtuelles et physiques), y compris la visualisation de calcul avec VMware.

◦ La surveillance du trafic réseau avec Cisco Nexus Data Broker construit simple, évolutive,et des points d'accès de test (TAP) de réseau rentables et l'agrégation de l'analyseur de port commuté (SPAN) de Cisco pour la surveillance et l'analyse du trafic réseau.

● Prise en charge de la plateforme Cisco Tetration Analytics

◦ Les informations de télémétrie des commutateurs de la série Nexus 9300 sont exportées toutes les 100 millisecondes par défaut directement à partir du circuit intégré spécifique à l'application (ASIC) du commutateur.Ces informations sont constituées de trois types de données:: a) Informations sur le flux, ces informations contiennent des informations sur les terminaux, protocoles, ports, quand le flux a commencé, combien de temps le flux a été actif, etc. b) Variation entre les paquets,Cette information capture toutes les variations entre les paquets au sein du fluxLes exemples incluent la variation du temps de vie (TTL), des drapeaux IP et TCP, la longueur de la charge utile, etc. (c) Détails du contexte, les informations du contexte sont dérivées en dehors de l'en-tête du paquet,y compris la variation de l'utilisation du tampon, les dépôts de paquets au sein d'un flux, l'association avec les terminaisons du tunnel, etc.

◦ La plateforme Cisco Tetration Analytics consomme ces données de télémétrie,et en utilisant l'apprentissage automatique non supervisé et l'analyse du comportement, il peut fournir une visibilité exceptionnelle et omniprésente sur tout dans votre centre de données en temps réel.En utilisant des approches algorithmiques, la plateforme Cisco Tetration Analytics fournit des informations et des interactions approfondies sur les applications, permettant des opérations simplifiées, un modèle de confiance zéro,et migration des applications vers n'importe quelle infrastructure programmablePour en savoir plus, consultezLes États membres doivent fournir des informations détaillées sur les mesures à prendre..

● Moteur d'assurance réseau Cisco (NAE)

◦ Cisco NAE vérifie en permanence si l'infrastructure réseau fonctionne conformément à l'intention de la politique et tire parti de la puissance des modèles mathématiques pour raisonner au nom de l'opérateur dans la politique,configuration et niveau d'état dynamique. NAE peut indiquer avec précision les problèmes dans le réseau, identifier quelle application ou quelle partie du réseau est affectée, la cause du problème et suggérer comment le résoudre.Son approche de vérification continue transforme les opérations du jour 2 du mode réactif au mode proactif et il le fait sans utiliser de données de paquets. NAE aide à éviter les pannes en prédisant l'impact des changements, en réduisant les incidents informatiques liés au réseau et en réduisant le temps moyen de réparation jusqu'à 66%.NAE aide également à assurer la sécurité du réseau et la conformité de la segmentation. Pour en savoir plus sur l'ENA, visitezLes données sont fournies par les fournisseurs de services d'assurance..

Le Cisco Nexus 9spécifications des commutateurs de la série 300-FX2

2 Les valeurs de puissance typiques et maximales sont basées sur l'entrée tirée du circuit d'alimentation.NXA-PAC-750W-PI) est basé sur la capacité de sortie à l'intérieur de l'interrupteur.
Le tableau 3 énumère les spécifications de performance et d'évolutivité pour les commutateurs de la série Cisco Nexus 9300-FX2/FX2-E.
