Les commutateurs de la série Cisco Nexus 9300-GX N9K-C93600CD-GX

Vue d'ensemble du produit

Sur la base deCisco, c' est ça.®Technologie Cloud Scale, le Cisco Nexus^®Les commutateurs 9300-GX sont la prochaine génération de commutateurs de la série Cisco Nexus 9000 fixes capables de prendre en charge 400 Gigabit Ethernet (GE).Avec l'augmentation des cas d'utilisation pour les applications nécessitant l'intelligence artificielle (IA) et l'apprentissage automatique (ML),, la plateforme répond au besoin de commutateurs compacts et performants, économes en énergie, dans l'infrastructure de réseau.Ces commutateurs sont conçus pour prendre en charge les tissus 100G et 400G pour les environnements des fournisseurs de services mobiles, y compris le bord du réseau, la 5G, l'IoT, la plateforme de réseautage professionnel des médias (PMN), and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densitiesLe Cisco Nexus 9300-GX offre une protection de l'investissement pour les clients,offrir des performances plus élevées pour répondre à des tissus à feuilles de colonne vertébrale réduits pour soutenir le trafic croissant pour les applications cloud.

Cisco fournit deux modes de fonctionnement pour les commutateurs de la série Cisco Nexus 9000.^®) ou en mode Cisco NX-OS.

Cisco ACIIl s'agit d'une architecture holistique, axée sur l'intention, avec une automatisation centralisée et des profils d'application basés sur des politiques.Il fournit un réseau de transport robuste pour des charges de travail dynamiques et repose sur un tissu de réseau qui combine des protocoles éprouvés dans le temps avec de nouvelles innovations pour créer un réseau hautement flexible, évolutif,et une architecture résiliente à faible latenceCe tissu fournit un réseau qui peut prendre en charge les environnements de data center les plus exigeants et flexibles.

Conçu pour le réseau programmable, leCisco NX-OSLe système d'exploitation automatise la configuration et la gestion pour les clients qui souhaitent tirer parti du modèle d'exploitation et des ensembles d'outils DevOps.

Les commutateurs Cisco Nexus 9300

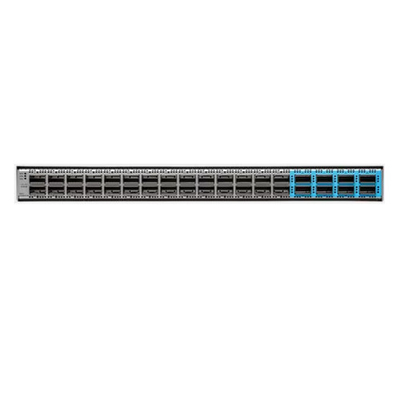

Le commutateur Cisco Nexus 93600CD-GX est un commutateur 1RU qui prend en charge 12 Tbps de bande passante et 4,0 bpp sur 28 ports fixes 40/100G QSFP-28 et 8 ports fixes 10/25/40/50/100/200/400G QSFP-DD. Les 28 ports prennent en charge 10/25 Gbps.Veuillez consulter le tableau ci-dessous pour plus d'informations.

Caractéristiques et avantages

La série Cisco Nexus 9300-GX offre les caractéristiques et avantages suivants:

● Flexibilité architecturale

◦ Solution de réseau défini par logiciel (SDN) Cisco et Cisco ACI^®le soutien

◦ Prise en charge des tissus VXLAN EVPN basés sur des normes, y compris la prise en charge hiérarchique de plusieurs sites (voirRéseau VXLAN avec plan de contrôle MP-BGP EVPNpour plus d'informations)

◦ Architectures BGP à trois niveaux, permettant des tissus de réseau IPv6 horizontaux et non bloquants à l'échelle Web

◦ Le routage par segment (SR et SRv6) permet au réseau de transmettre des paquets de commutation de balises multiprotocole (MPLS) et de gérer le trafic sans ingénierie du trafic (TE) du protocole de réservation des ressources (RSVP).Il fournit une alternative au plan de contrôle pour une évolutivité et une virtualisation accrues du réseau

◦ Prise en charge complète du protocole pour les suites de protocoles de routage unicast et multicast de couche 3 (v4 et v6), y compris BGP, Open Shortest Path First (OSPF),Le protocole de routage amélioré de la passerelle intérieure (EIGRP), Protocole d'information sur le routage version 2 (RIPv2), Mode de diffusion multicast indépendant du protocole (PIM-SM), Multicast spécifique à la source (SSM) et Protocole de découverte de source de diffusion multiple (MSDP)

● Une grande programmabilité

◦ Automatisation du jour zéro grâce au Power On Auto Provisioning (POAP), réduisant considérablement le temps de fourniture

◦ Des intégrations de pointe pour les principales applications de gestion de configuration DevOps, telles que Ansible, Chef, Puppet et SALT.Une large prise en charge du modèle natif YANG et du modèle OpenConfig standard de l'industrie via RESTCONF/NETCONF

◦ APIs généralisées pour toutes les fonctions d'interface de ligne de commande (CLI) de commutateur (RPC basé sur JSON sur HTTP/HTTP)

● Évolutivité, souplesse et sécurité élevées

◦ Les tables de redirection flexibles prennent en charge jusqu'à un million d'entrées partagées sur les modèles GX. L'utilisation flexible de l'espace TCAM permet une définition personnalisée des modèles de liste de contrôle d'accès (ACL)

● Gestion intelligente des réserves

◦ La plateforme offre à CiscoGestion intelligente des tampons,qui offre la possibilité de distinguer les flux de souris et d'éléphants et d'appliquer à ces derniers différents systèmes de gestion des files d'attente en fonction de leurs exigences de redirection du réseau en cas de congestion des liaisons

◦ Les fonctions de gestion intelligente des tampons comprennent:

◦ L'AFD distingue les flux d'éléphants à longue durée de vie des flux de souris à courte durée de vie, en utilisant l'ETRAP.L'AFD exclut les flux de souris de l'algorithme de chute afin que les flux de souris obtiennent leur juste part de bande passante sans être affamés par les flux d'éléphants assoiffés de bande passanteEn outre, AFD suit les flux d'éléphants et les soumet à l'algorithme AFD dans la file d'attente de sortie pour leur accorder leur juste part de bande passante

◦ ETRAP mesure le nombre d'octets des flux entrants et le compare au seuil ETRAP défini par l'utilisateur.

◦ La priorisation dynamique des paquets (DPP) offre la possibilité de séparer les flux de souris et les flux d'éléphants en deux files d'attente différentes afin que l'espace tampon puisse leur être attribué indépendamment.Les flux de souris sensibles à la congestion et à la latence peuvent prendre la priorité de la file d'attente et éviter le ré-ordre qui permet aux flux d'éléphants de prendre toute la bande passante de liaison.

● Accès direct à la mémoire (RDMA) sur Ethernet convergée

◦ La plateforme offre un transport sans perte pour l'accès à la mémoire directe à distance (RDMA) sur Ethernet convergé avec prise en charge des protocoles DCB (Data Center Bridging):

◦ Contrôle de débit basé sur la priorité (PFC) empêche les chutes dans le réseau et la propagation de la pause par classe de priorité

◦ Sélection de transmission améliorée (STE) réserve la bande passante par classe de priorité en cas de conflit de réseau

◦ Le protocole d'échange de ponts de centre de données (DCBX) peut découvrir et échanger des informations sur la priorité et la bande passante avec les terminaux

◦ La plateforme prend également en charge la notification explicite de congestion (ECN), qui fournit une notification de bout en bout par flux IP en marquant les paquets qui ont subi une congestion, sans perdre de trafic.La plateforme est capable de suivre les statistiques ECN, y compris le nombre de paquets marqués qui ont été congelés

● Convergence des réseaux LAN et SAN

◦ Le support Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) permet à l'administrateur de réseau de contrôler les identifiants de domaine et les points de gestion sur un réseau Fibre Channel à mesure qu'il évolue.Cette fonctionnalité permet aux réseaux LAN et SAN convergés, réseau Ethernet fiable

● Disponibilité élevée du matériel et des logiciels

◦ La technologie de canal de port virtuel (vPC) fournit le multi-pathing de couche 2 grâce à l'élimination du protocole d'arbre de couverture (STP).Il permet également une bande passante bisectionnelle entièrement utilisée et des topologies logiques de couche 2 simplifiées sans avoir besoin de modifier les modèles de gestion et de déploiement existants

◦ Le routage multiPath à coût égal (ECMP) à 64 voies permet l'utilisation de conceptions d'arborescence de graisse de couche 3. Cette fonctionnalité aide les organisations à prévenir les goulots d'étranglement du réseau, à accroître la résilience,et ajouter de la capacité avec peu d'interruption du réseau

◦ Des fonctionnalités avancées de redémarrage incluent le patch chaud et froid

◦ Les commutateurs utilisent des unités d'alimentation à chaud et des ventilateurs à redondance N+1

● Système d'exploitation logiciel Cisco NX-OS spécialement conçu avec des innovations complètes et éprouvées

◦ Une seule image binaire prend en charge tous les commutateurs de la série Cisco Nexus 9000, simplifiant la gestion des images.une conception qui isole les défauts tout en augmentant la disponibilitéLe système d'exploitation prend en charge le patchage chaud et froid et le diagnostic en ligne.

◦ Data Center Network Manager (DCNM) est la plateforme de gestion réseau pour tous les déploiements Cisco NX-OS, couvrant les nouvelles architectures de tissu, IP Fabric for Media,et déploiements de réseaux de stockage pour le centre de données Cisco Nexus. Accélérer la mise à disposition de jours en minutes et simplifier les déploiements du jour zéro au jour N. Réduire les cycles de dépannage avec une visibilité graphique opérationnelle pour la topologie, le tissu réseau,et les infrastructuresÉliminer les erreurs de configuration et automatiser les modifications en cours en boucle fermée, avec des modèles de déploiement modélisés et des alertes de conformité de configuration avec correction automatique.Profitez d'un résumé en temps réel de la santé du tissu, les appareils et la topologie. visibilité corrélée pour le tissu (sous-couche, superposition, terminaisons virtuelles et physiques), y compris la visualisation informatique avec VMware

◦ La surveillance du trafic réseau avec Cisco Nexus Data Broker construit simple, évolutive,et des points d'accès de test (TAP) de réseau rentables et l'agrégation de l'analyseur de port commuté (SPAN) de Cisco pour la surveillance et l'analyse du trafic réseau

● Moteur d'assurance réseau Cisco (NAE)

◦ Cisco NAE vérifie en permanence si l'infrastructure réseau fonctionne conformément à la politique.configuration, et le niveau d'état dynamique. NAE peut indiquer avec précision les problèmes dans le réseau, identifier quelle application ou quelle partie du réseau est affectée, identifier la cause du problème,et suggérer comment le réparerSon approche de vérification continue transforme les opérations du deuxième jour du mode réactif en mode proactif et le fait sans utiliser de données de paquets.La NAE aide à éviter les pannes en prédisant l'impact des changements, réduisant les incidents informatiques liés au réseau et réduisant le temps moyen de réparation jusqu'à 66%.Les données sont fournies par les fournisseurs de services d'assurance.

Spécifications des commutateurs de la série Cisco Nexus 9300-GX

La série Cisco Nexus GX introduit également la prise en charge de la fonctionnalité ACI à puce unique pour permettre aux clients d'utiliser un périphérique de la série GX donné,soit dans l'exposition ACI à la colonne vertébrale, soit dans l'exposition ACI à la feuille pour des expositions entièrement flexibles.
