Détails sur le produit:
|

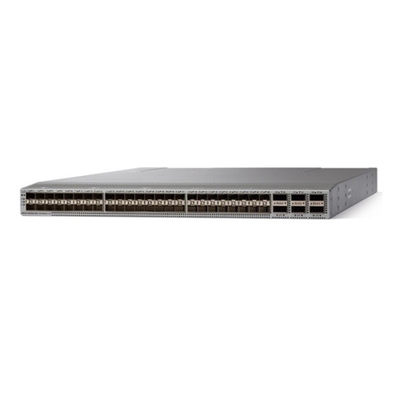

| Type de produit: | Commutateur de communication de données | Modèle de machine: | Le système de commutation CISCO N9K-C93180YC-FX |
|---|---|---|---|
| Port de machine: | 54-port | CPU: | 6 noyaux |
| Les ports: | 48 x 1/10/25-Gbps et 6 ports de x 40/100-Gbps QSFP28 | La liaison descendante a soutenu des vitesses: | 1/10/25-Gbps la Manche de fibre de l'Ethernet 16/32-Gbps |
| Mettre en évidence: | N9K-C93180YC-FX échangeur cisco 10 gigabits,Commutateur du centre de données cisco 10 gigs |
||
Vue d'ensemble du produit
Le Cisco Nexus®Les commutateurs de la série 9300-FX appartiennent à la plateforme fixe Cisco Nexus 9000 basée surTechnologie Cisco Cloud ScaleLa plate-forme prend en charge des déploiements à l'échelle du cloud rentables, un nombre accru de terminaux et des services cloud avec sécurité et télémétrie à la vitesse du fil.La plateforme est construite sur une architecture de système moderne conçue pour fournir des performances élevées et répondre aux besoins en constante évolution des centres de données hautement évolutifs et des entreprises en croissance.
Les commutateurs de la série Cisco Nexus 9300-FX offrent une variété d'options d'interface pour migrer de manière transparente les centres de données existants de 100 Mbps, 1 Gbps et 10 Gbps à 25 Gbps sur le serveur,et des vitesses de 10 et 40 Gbps à 50 et 100 Gbps à la couche d'agrégationLes plateformes offrent une protection de l'investissement pour les clients, offrant de grands tampons, une évolutivité hautement flexible de la couche 2 et de la couche 3,et performances pour répondre aux besoins changeants des centres de données virtualisés et des environnements cloud automatisés.
Cisco fournit deux modes de fonctionnement pour les commutateurs de la série Cisco Nexus 9000.Logiciel Cisco NX-OSLes entreprises peuvent également déployer l'infrastructure qui est prête à prendre en charge lesInfrastructure centrée sur les applications Cisco(Cisco ACI)TM) pour tirer pleinement parti d'une approche automatisée, fondée sur des politiques et basée sur la gestion des systèmes (mode ACI).
Commutateurs de la série Cisco Nexus 9300-FX
| Modèle | Définition |
| Le système d'exploitation de l'appareil est: | Ports à fibre optique 48 x 1/10/25 Gbps et ports QSFP28 6 x 40/100 Gbps |
| Le système d'exploitation de l'appareil | Pour les ports QSFP28, les ports T-BASE et QSFP28, respectivement, doivent être situés entre les ports 48 x 100M/1/10GBASE et 6 x 40/100Gbps. |
| Le système d'exploitation de l'appareil | Pour les ports SFP28 et QSFP28, les ports BASE-T sont les suivants: 48 ports x 100M/1G, 4 ports SFP28 1/10/25 Gbps et 2 ports QSFP28 40/100 Gbps |
Commutateur Cisco Nexus 93180YC-FX est un commutateur 1RU avec une latence inférieure à 1 microseconde qui prend en charge 3,6 Tbps de bande passante et 1,2 bpp. Les 48 ports de liaison descendante du 93180YC-FX sont capables de prendre en charge 1-, 10-,ou Ethernet à 25 Gbps ou à 16 Gbps, les ports Fibre Channel de 32 Gbps créant un point de convergence pour le stockage primaire, les serveurs de calcul et les ressources de stockage back-end en haut du rack.
La liaison ascendante peut prendre en charge jusqu'à six ports de 40 et 100 Gbps, ou une combinaison de connectivité de 1, 10, 25, 40, 50 et 100 Gbps, offrant des options de migration flexibles.
Le commutateur est conforme à l'IEEE, FC-FEC et RS-FEC sont activés pour une prise en charge de 25 Gbps. Tous les ports prennent en charge le chiffrement MACsec à débit filaire. Veuillez consulter la section Guide de licence pour activer les fonctionnalités de la plate-forme.
Caractéristiques et avantages
La série Cisco Nexus 9300-FX offre les caractéristiques et avantages suivants:
● Flexibilité architecturale
◦ Solution de réseau défini par logiciel Cisco ACITMle soutien.
◦ Prise en charge des tissus VXLAN EVPN basés sur des normes, y compris la prise en charge hiérarchique de plusieurs sites (voirRéseau VXLAN avec plan de contrôle MP-BGP EVPNpour plus d'informations).
◦ Des architectures BGP à trois niveaux, permettant des tissus de réseau IPv6 horizontaux et non bloquants à l'échelle du Web.
◦ Le routage par segment permet au réseau de transmettre des paquets de commutation de balises multiprotocole (MPLS) et de gérer le trafic sans ingénierie du trafic (TE) du protocole de réservation des ressources (RSVP).Il fournit une alternative au plan de contrôle pour une évolutivité et une virtualisation accrues du réseau.
◦ Prise en charge complète du protocole pour les suites de protocoles de routage unicast et multicast de couche 3 (v4/v6), y compris BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Protocole d'information sur le routage version 2 (RIPv2), le protocole indépendant de diffusion en mode rare (PIM-SM), la diffusion en mode spécifique à la source (SSM) et le protocole de découverte de la source de diffusion en mode multiple (MSDP).
● Une grande programmabilité
◦ Automatisation du jour zéro grâce au Power On Auto Provisioning, réduisant considérablement le temps de provisionnement.
◦ Des intégrations de pointe pour les principales applications de gestion de la configuration de DevOps: Ansible, Chef, Puppet, SALT.Une large prise en charge du modèle OpenConfig de YANG natif et de la norme de l'industrie via RESTCONF/NETCONF.
◦ Des API généralisées pour toutes les fonctions de commutation CLI (RPC basé sur JSON sur HTTP/HTTP).
● Évolutivité, souplesse et sécurité élevées
◦ Les tables de transfert flexibles prennent en charge jusqu'à 2 millions d'entrées partagées sur les modèles FX.
◦ support IEEE 802.1ae MAC Security (MACsec) sur tous les ports des modèles 9300-FX avec une vitesse supérieure ou égale à 10 Gbps, permet le chiffrement du trafic à la couche physique et assure un serveur sécurisé,feuille de bordure, et la connectivité feuille-colonne vertébrale.
● Gestion intelligente des tampons
◦ La plateforme offre à CiscoGestion intelligente des tampons, qui offre la possibilité de distinguer les flux de souris et d'éléphants et d'appliquer à ces derniers différents systèmes de gestion des files d'attente en fonction de leurs besoins de redirection du réseau en cas de congestion des liaisons.
◦ Les fonctions de gestion intelligente des tampons sont les suivantes:
◦ L'AFD distingue les flux d'éléphants de longue durée des flux de souris de courte durée, en utilisant l'ETRAP.L'AFD exclut les flux de souris de l'algorithme de chute afin que les flux de souris obtiennent leur juste part de bande passante sans être affamés par les flux d'éléphants assoiffés de bande passanteEn outre, l'AFD suit les flux d'éléphants et les soumet à l'algorithme AFD dans la file d'attente de sortie pour leur accorder leur juste part de bande passante.
◦ ETRAP mesure le nombre d'octets des flux entrants et le compare au seuil ETRAP défini par l'utilisateur.
◦ La priorisation dynamique des paquets (DPP) offre la possibilité de séparer les flux de souris et les flux d'éléphants en deux files d'attente différentes afin que l'espace tampon puisse leur être attribué indépendamment.Flux de souris, sensibles à la congestion et la latence peuvent prendre la priorité de la file d'attente et d'éviter le ré-ordre qui permet aux flux d'éléphants de prendre la bande passante de liaison complète.
● RDME sur Ethernet convergé
◦ La plateforme offre un transport sans perte pour RDMA sur Ethernet convergé avec prise en charge des protocoles DCB:
◦ Contrôle du débit basé sur la priorité (PFC) pour empêcher les chutes dans le réseau et la propagation de la trame par classe de priorité.
◦ Sélection améliorée de la transmission (ETS) pour réserver la bande passante par classe de priorité en situation de conflit de réseau.
◦ Protocole d'échange de liaison entre les centres de données (DCBX) pour découvrir et échanger des informations sur la priorité et la bande passante avec les terminaux.
◦ La plateforme prend également en charge la notification explicite de congestion (ECN) qui fournit une notification de bout en bout par flux IP en marquant les paquets qui ont subi une congestion, sans perdre de trafic.La plateforme est capable de suivre les statistiques ECN du nombre de paquets marqués qui ont connu une congestion.
● Convergence des réseaux LAN et SAN
◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesCette fonctionnalité permet aux réseaux LAN et SAN de converger sur un réseau Ethernet fiable et sans perte.
● Disponibilité élevée de matériel et de logiciels
◦ La technologie de canal de port virtuel (vPC) fournit un multi-chemin de couche 2 grâce à l'élimination du protocole d'arbre de couverture.Il permet également une bande passante bisectionnelle entièrement utilisée et des topologies logiques de couche 2 simplifiées sans avoir besoin de modifier les modèles de gestion et de déploiement existants.
◦ Le routage multiPath à coût égal (ECMP) à 64 voies permet l'utilisation de conceptions d'arborescence de graisse de couche 3. Cette fonctionnalité aide les organisations à prévenir les goulots d'étranglement du réseau, à accroître la résilience,et ajouter de la capacité avec peu d'interruption du réseau.
◦ Les capacités de redémarrage avancées incluent le patch à chaud et à froid.
◦ Les commutateurs utilisent des unités d'alimentation à chaud et des ventilateurs à redondance N+1.
● Système d'exploitation logiciel Cisco NX-OS spécialement conçu avec des innovations complètes et éprouvées
◦ Une image binaire unique qui prend en charge tous les commutateurs de la série Cisco Nexus 9000, simplifiant la gestion des images.une conception qui isole les défauts tout en augmentant la disponibilité. En cas de panne du processus, le processus peut être redémarré sans perte d'état. Le système d'exploitation prend en charge le patchage à chaud et à froid et le diagnostic en ligne.
◦ Data Center Network Manager (DCNM) est la plateforme de gestion réseau pour tous les déploiements compatibles avec NX-OS, couvrant les nouvelles architectures de tissu, IP Fabric for Media,et déploiements de réseaux de stockage pour le Cisco Nexus®Accélérer l'approvisionnement de jours en minutes, et simplifier les déploiements du jour zéro au jour N.Réduire les cycles de dépannage avec une visibilité graphique opérationnelle de la topologieÉliminer les erreurs de configuration et automatiser les changements en cours en boucle fermée,avec des modèles de déploiement modélisés et une mise en garde de conformité de configuration avec remédiation automatique. Résumé de l'état en temps réel pour le tissu, les appareils et la topologie. Visibilité corrélée pour le tissu (sous-couche, superposition, terminaisons virtuelles et physiques), y compris la visualisation de calcul avec VMware.
◦ La surveillance du trafic réseau avec Cisco Nexus Data Broker construit simple, évolutive,et des points d'accès de test (TAP) de réseau rentables et l'agrégation de l'analyseur de port commuté (SPAN) de Cisco pour la surveillance et l'analyse du trafic réseau.
● Moteur d'assurance réseau Cisco (NAE)
◦ Cisco NAE vérifie en permanence si l'infrastructure réseau fonctionne conformément à l'intention de la politique et tire parti de la puissance des modèles mathématiques pour raisonner au nom de l'opérateur dans la politique,configuration et niveau d'état dynamique. NAE peut indiquer avec précision les problèmes dans le réseau, identifier quelle application ou quelle partie du réseau est affectée, la cause du problème et suggérer comment le résoudre.Son approche de vérification continue transforme les opérations du jour 2 du mode réactif au mode proactif et il le fait sans utiliser de données de paquets. NAE aide à éviter les pannes en prédisant l'impact des changements, en réduisant les incidents informatiques liés au réseau et en réduisant le temps moyen de réparation jusqu'à 66%.NAE aide également à assurer la sécurité du réseau et la conformité de la segmentation. Pour en savoir plus sur l'ENA, visitezLes données sont fournies par les fournisseurs de services d'assurance..
Spécifications du commutateur de la série Cisco Nexus 9300-FX
| Caractéristique | Le système d'exploitation de l'appareil est: | Le système d'exploitation de l'appareil | Le système d'exploitation de l'appareil |
| Les ports | Ports QSFP28 de 48 x 1/10/25 Gbps et de 6 x 40/100 Gbps | Port QSFP28 de 48 x 100M/1/10GBASE-T et de 6 x 40/100 Gbps | Les ports SFP28 sont constitués de 48 ports 1-GBASE-T, 4 ports 1/10/25 Gbps SFP28 et 2 ports QSFP28 40/100 |
| Vitesses prises en charge par la liaison descendante |
Éthernet 1/10/25 Gbps 16/32-Gbps à fibre optique |
Vitesses de 100 Mbps et 1/10 Gbps | Vitesses de 100 Mbps et 1 Gbps |
| CPU | 6 noyaux | 4 noyaux | 4 noyaux |
| Mémoire du système | Jusqu' à 32 Go | 24 Go | 24 Go |
| Disque SSD | 128 Go | 128 Go | 128 Go |
| Système tampon | 40 Mo | 40 Mo | 40 Mo |
| Ports de gestion |
1 port RJ-45 Les ports L1 et L2 ne sont pas utilisés |
2 ports: 1 RJ-45 et 1 SFP+ | 2 ports: 1 RJ-45 et 1 SFP+ |
| Ports USB | 1 | 1 | 1 |
| Ports série RS-232 | 1 | 1 | 1 |
| Les sources d'alimentation (jusqu'à 2) | Pour les appareils électroniques, le système de freinage doit être équipé d'un système de freinage à courant alternatif de 500W, de 930W de courant continu ou de 1200W de courant CVC/HVDC. | Pour les appareils électroniques, le système de freinage doit être équipé d'un système de freinage à courant alternatif de 500W, de 930W de courant continu ou de 1200W de courant CVC/HVDC. | 350 W CA, 440 W CC |
| Puissance typique (CA/CC)* | 260 W | 276W | 178W |
| Puissance maximale (CA/CC)* | 425 W | 460 W | 287W |
| Voltage d'entrée (CA) | de 100 à 240 V | de 100 à 240 V | de 100 à 240 V |
| Voltage d'entrée (AC haute tension [HVAC]) |
de 200 à 277 V | de 200 à 277 V | de 90 à 305 V |
| Voltage d'entrée (DC) | de 48 à 60 V | de 48 à 60 V | -36 V à -72 V |
| Voltage d'entrée (Haute tension CC [HVDC]) |
¥240 à ¥380V | ¥240 à ¥380V | de 192 à 400 V |
| Fréquence (CA) | 50 à 60 Hz | 50 à 60 Hz | 50 à 60 Hz |
| Ventilateurs | 4 | 4 | 3 |
| Flux d'air | Intégration et évacuation du côté du port | Intégration et évacuation du côté du port | Intégration et évacuation du côté du port |
| Dimensions physiques (H x O x D) |
10,72 x 17,3 x 22,5 pouces. (4,4 x 43,9 x 57,1 cm) |
10,72 x 17,3 x 22,5 pouces. (4,4 x 43,9 x 57,1 cm) |
10,72 x 17,3 x 19,7 pouces. (4,4 x 43,9 x 49,9 cm) |
| Accoustique | 57 dBA à 40% de vitesse du ventilateur, 68,9 dBA à 70% de vitesse du ventilateur et 77,4 dBA à 100% de vitesse du ventilateur | 64.2 dBA à 40% de vitesse du ventilateur, 68,9 dBA à 70% de vitesse du ventilateur et 77,8 dBA à 100% de vitesse du ventilateur | 67.5 dBA à 50% du débit du ventilateur, 73,2 dBA à 70% du débit du ventilateur et 81,6 dBA à 100% du débit du ventilateur |
| Conformité à la directive RoHS | - Oui, oui. | - Oui, oui. | - Oui, oui. |
| Résultats de l'enquête | 238,470 heures | 319,790 heures | 257,860 heures |
| Imagerie minimale de l'ACI | Le nombre d'étoiles est déterminé par la fréquence d'écoulement. | Le nombre d'étoiles est déterminé par la fréquence d'écoulement. | Je vous en prie.0 |
| Image minimale de NX-OS | NXOS-703I7. Je vous en prie.1 | NXOS-703I7. Je vous en prie.1 | NXOS-703I7. Je vous en prie.1 |
Le tableau 3 énumère les spécifications de performance et d'évolutivité des commutateurs de la série Cisco Nexus 9300-FX.
