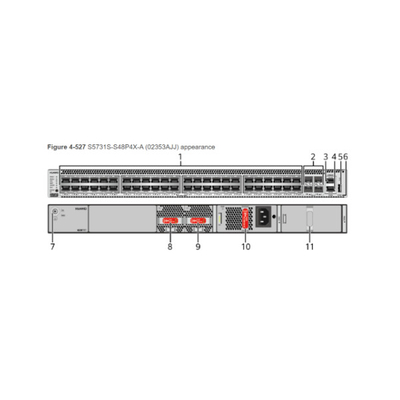

1	Quarante-huit ports de PoE+ 10/100/1000BASE-T	2	Quatre ports de 10GE SFP+ Modules et câbles applicables : Module optique de GE Module optique de GE-CWDM Module optique de GE-DWDM Module d'en cuivre de GE (100M/1000M automatique-sentant) Module optique de 10GE SFP+ (OSXD22N00 pas a soutenu) Module 10GE-CWDM optique Module 10GE-DWDM optique 1 m, 3 câbles cuivre de m, 5 de m, et de 10m SFP+ ultra-rapides 3 m et câbles de 10m SFP+ AOC 0,5 m et 1,5 m SFP+ ont consacré des câbles cuivre de pile (utilisés pour l'empilement de zéro-configuration)
3	Un port de console	4	Un port de gestion d'ETH
5	Un port USB	6	Un bouton de PNP AVIS : Pour reconstituer les arrangements d'usine et remettre à zéro le commutateur, maintenez le bouton pendant au moins 6 secondes. Pour remettre à zéro le commutateur, appuyez sur le bouton. Le rajustement du commutateur causera l'interruption de service. Précaution d'exercice quand vous presse le bouton de PNP.
7	Vis moulue NOTE : Il est employé avec un câble de masse.	8	Fente 1 de module de fan NOTE : Module applicable de fan : FAN-023A-B (boîte de fan (B, échappement de côté de panneau de FAN))
9	Fente 2 de module de fan NOTE : Module applicable de fan : FAN-023A-B (boîte de fan (B, échappement de côté de panneau de FAN))	10	Fente 1 de module d'alimentation NOTE : Module d'alimentation applicable : PAC1000S56-CB (02312KND : Module 1000 d'alimentation CC de W PoE AC&240 V) PAC1000S56-CB (02312KND-001 : Module 1000 d'alimentation CC de W PoE AC&240 V) (applicable dans V200R019C10 et versions postérieures) PAC1000S56-DB (module 1000 d'alimentation CC de W PoE AC&240 V) (applicable dans V200R020C10 et versions postérieures) PDC1000S56-CB (module 1000 d'alimentation CC de W PoE) (applicable dans V200R021C00 et versions postérieures) PAC600S56-CB (600 module d'alimentation CC de W PoE AC&240 V (échappement de côté de nouveau d'avant, de puissance à panneau)) (applicable dans V200R021C10 et versions postérieures)
11	Fente 2 de module d'alimentation NOTE : Module d'alimentation applicable : PAC1000S56-CB (02312KND : Module 1000 d'alimentation CC de W PoE AC&240 V) PAC1000S56-CB (02312KND-001 : Module 1000 d'alimentation CC de W PoE AC&240 V) (applicable dans V200R019C10 et versions postérieures) PAC1000S56-DB (module 1000 d'alimentation CC de W PoE AC&240 V) (applicable dans V200R020C10 et versions postérieures) PDC1000S56-CB (module 1000 d'alimentation CC de W PoE) (applicable dans V200R021C00 et versions postérieures) PAC600S56-CB (600 module d'alimentation CC de W PoE AC&240 V (échappement de côté de nouveau d'avant, de puissance à panneau)) (applicable dans V200R021C10 et versions postérieures)	-	-

Attribut	Description
Type de connecteur	RJ45
Conformité de normes	IEEE802.3, IEEE802.3u, IEEE802.3ab
Mode fonctionnant	10/100/1000 Mbit/s d'automatique-détection
Distance de transmission maximum	100 m

Attribut	Description
Type de connecteur	LC/PC
Attributs gauches optiques	Dépendez du module optique utilisé
Conformité de normes	IEEE802.3ae
Mode fonctionnant	Automatique-détection de GE/10GE

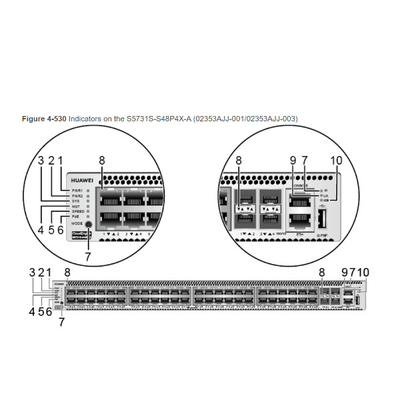

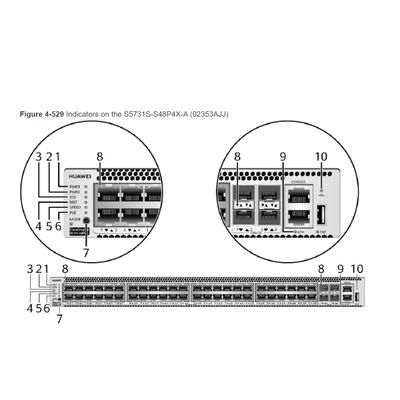

Non.	Indicateur	Nom	Couleur	Statut	Description
1	PWR1	Indicateur de module d'alimentation	-		Aucun module d'alimentation n'est disponible dans la fente 1 de module d'alimentation, ou le commutateur a seulement un module d'alimentation mais le module d'alimentation ne fonctionne pas normalement.
			Vert	Régulier dessus	Un module d'alimentation est installé dans la fente 1 de module d'alimentation et travaille normalement.
			Jaune	Régulier dessus	Le commutateur a deux modules d'alimentation a installé. Les situations suivantes l'unes des se produit dans la fente 1 de module d'alimentation : Un module d'alimentation est disponible dans cette fente mais il n'est pas relié à une source d'énergie. Le module d'alimentation dans cette fente a échoué.
2	PWR2	Indicateur de module d'alimentation	-		Aucun module d'alimentation n'est disponible dans la fente 2 de module d'alimentation, ou le commutateur a seulement un module d'alimentation mais le module d'alimentation ne fonctionne pas normalement.
			Vert	Régulier dessus	Un module d'alimentation est installé dans la fente 2 de module d'alimentation et travaille normalement.
			Jaune	Régulier dessus	Le commutateur a deux modules d'alimentation a installé. Les situations suivantes l'unes des se produit dans la fente 2 de module d'alimentation : Un module d'alimentation est disponible dans cette fente mais il n'est pas relié à une source d'énergie. Le module d'alimentation dans cette fente a échoué.
3	Système	Indicateur d'état de fonctionnement du système	-		Le système ne fonctionne pas.
			Vert	Clignotement rapide	Le système commence.
			Vert	Régulier dessus	Pendant la phase de préparation de lancement du système, l'indicateur de système est fermement un vert, qui dure un maximum de 30 secondes.
			Vert	Clignotement lent	Le système fonctionne normalement.
			Rouge	Régulier dessus	Le système ne fonctionne pas normalement après enregistrement, ou une alarme de fan ou une alarme de la température a été produite.
4	MST	Indicateur de pile	-		Si vous ne changez pas le mode d'indicateur (défaut) : Le commutateur est un de réserve ou le commutateur slave dans une pile ou la fonction de empilement n'est pas permis sur le commutateur. Si vous changez le mode d'indicateur : Le mode "SÉRIES" n'est pas choisi.
			Vert	Régulier dessus	Le mode "SÉRIES" est choisi. Le commutateur est un commutateur de réserve ou slave dans une pile, et les indicateurs de port de service montrent l'identification de pile du commutateur.
			Vert	Clignotement	Si vous ne changez pas le mode d'indicateur (défaut) : Le commutateur est le commutateur principal dans une pile ou un commutateur autonome avec la fonction de empilement a permis. Si vous changez le mode d'indicateur : Le mode "SÉRIES" est choisi. Le commutateur est le commutateur principal dans une pile ou un commutateur autonome, et les indicateurs de port de service montrent l'identification de pile du commutateur principal. Après 45 secondes, les indicateurs de port de service reconstituent automatiquement au mode de statut.
5	VITESSE	Indicateur de vitesse	-		Le mode de vitesse n'est pas choisi.
5	VITESSE	Indicateur de vitesse	Vert	Régulier dessus	Le mode de vitesse est choisi, et les indicateurs de port de service montrent la vitesse de chaque port.
6	PoE	Indicateur de PoE	-		Le mode de PoE n'est pas choisi.
6	PoE	Indicateur de PoE	Vert	Régulier dessus	Le mode de PoE est choisi, et les indicateurs de port de service montrent le statut de PoE de chaque port.
7	MODE	Bouton de commutateur de mode	-	-	Quand vous appuyez sur ce bouton une fois, le changement d'indicateurs de port de service au mode "SÉRIES" et montrent l'identification de pile du commutateur local. Quand vous appuyez sur ce bouton une deuxième fois, le changement d'indicateurs de port de service au mode de vitesse et montrent la vitesse de chaque port de service. Quand vous appuyez sur ce bouton une troisième fois, le changement d'indicateurs de port de service au mode de PoE et montrer le statut de PoE de chaque port de service. Quand vous appuyez sur ce bouton une quatrième fois, les indicateurs de port de service pour reconstituer au mode de défaut et pour montrer l'activité de statut et de lien de connexion de chaque port de service. Si vous n'appuyez pas sur le bouton de MODE d'ici 45 secondes, les indicateurs de port de service reconstituer au mode de défaut. Dans ce cas, la VITESSE et les indicateurs de PoE sont éteints.
	Identification	Indicateur d'identification NOTE : Le bouton de commutateur de mode sur le 02353AJJ a un indicateur d'identification.	-		L'indicateur d'identification n'est pas employé (état de défaut).
	Identification		Bleu	Régulier dessus	L'indicateur identifie le commutateur pour maintenir. L'indicateur d'identification peut être tourné "Marche/Arrêt" à distance pour aider des techniciens à trouver le commutateur pour maintenir.
8	-	Indicateur de port de service	Les significations des indicateurs de port de service varient dans différents modes. Pour des détails, voir le tableau 4-1355 et le tableau 4-1356.
9	ETH	Indicateur de port d'ETH	-		Le port d'ETH n'est pas relié.
			Vert	Régulier dessus	Le port d'ETH est relié.
			Vert	Clignotement	Le port d'ETH est envoyant ou recevant des données.
10	-	indicateur basé sur USB de déploiement	-		Aucune commande instantanée d'USB n'est reliée au commutateur. Le port USB est endommagé. L'indicateur est endommagé. La commande instantanée d'USB n'a aucun fichier de configuration et ne peut pas être employée pour le déploiement. Le commutateur a été amélioré utilisant la commande instantanée d'USB et se remet en marche.
			Vert	Régulier dessus	Un déploiement basé sur USB a été accompli.
			Vert	Clignotement	Le système lit des données d'une commande instantanée d'USB.
			Jaune	Régulier dessus	Le commutateur a copié tous les dossiers exigés et a accompli le contrôle de dossier. La commande instantanée d'USB peut être enlevée du commutateur.
			Rouge	Clignotement	Une erreur s'est produite quand le système exécute le fichier de configuration ou lit des données de la commande instantanée d'USB.

Mode d'affichage	Couleur	Statut	Description
Mode de défaut	-		Le port n'est pas relié ou a été arrêté.
	Vert	Régulier dessus	Un lien a été établi sur le port.
	Vert	Clignotement	Le port est envoyant ou recevant des données.
Mode "SÉRIES" de MST	Vert		Les indicateurs gauches ne montrent pas l'identification de pile du commutateur.
		Régulier dessus	Le commutateur n'est pas le commutateur principal dans une pile. Si l'indicateur d'un port est allumé régulier, le nombre de ce port est l'identification de pile du commutateur. Si les indicateurs des ports 1 9 sont allumés réguliers, l'identification de pile du commutateur est 0.
		Clignotement	Le commutateur est le commutateur principal dans une pile. Si l'indicateur d'un port clignote, le nombre de ce port est l'identification de pile du commutateur. Si les indicateurs des ports 1 9 clignotent, l'identification de pile du commutateur est 0.
Mode de vitesse	-		Le port n'est pas relié ou a été arrêté.
	Vert	Régulier dessus	Port de 10M/100M/1000M : Le port fonctionne à 10 Mbits/s ou à 100 Mbits/s.
	Vert	Clignotement	Port de 10M/100M/1000M : Le port fonctionne à 1000 Mbits/s.
Mode de PoE	-		Le port ne fournit pas la puissance à un dispositif actionné (palladium).
	Vert	Régulier dessus	Le port fournit la puissance à un palladium.
	Vert	Clignotement	La puissance du palladium relié au port dépasse la capacité de puissance du port ou du seuil de puissance configuré sur le port. Alternativement, le palladium n'est pas conforme aux normes d'IEEE.

Module d'alimentation 1	Module d'alimentation 2	Puissance disponible de PoE	Nombre maximum de ports (entièrement chargés)
C.A. 1000 DE W (220 V) C.C 1000 DE W	–	760 W	802.3af (W 15,4 par port) : 48 802.3at (30 W par port) : 25
C.A. 1000 DE W (110 V)	–	665 W	802.3af (W 15,4 par port) : 43 802.3at (30 W par port) : 22
C.A. 1000 DE W (220 V) C.C 1000 DE W	C.A. 1000 DE W (220 V) C.C 1000 DE W	W 1600	802.3af (W 15,4 par port) : 48 802.3at (30 W par port) : 48
C.A. 1000 DE W (110 V) C.C 1000 DE W	C.A. 1000 DE W (110 V)	Versions plus tôt que V200R021C10 : W 1330 V200R021C10 et versions postérieures : W 1520	802.3af (W 15,4 par port) : 48 802.3at (30 W par port) : 48
C.A. DE 600 W (220 V)	–	380 W	802.3af (W 15,4 par port) : 24 802.3at (30 W par port) : 12
C.A. DE 600 W (110 V)	–	95 W	802.3af (W 15,4 par port) : 6 802.3at (30 W par port) : 3
C.A. DE 600 W (220 V)	C.A. DE 600 W (220 V)	950 W	802.3af (W 15,4 par port) : 48 802.3at (30 W par port) : 31
C.A. DE 600 W (110 V)	C.A. DE 600 W (110 V)	380 W	802.3af (W 15,4 par port) : 24 802.3at (30 W par port) : 12
C.A. 1000 DE W (220 V) C.C 1000 DE W	C.A. DE 600 W (220 V)	W 1330	802.3af (W 15,4 par port) : 48 802.3at (30 W par port) : 44

Article	Description
Mémoire (RAM)	2 GIGAOCTETS
Instantané	1 gigaoctet au total. Pour regarder la capacité de la mémoire instantanée disponible, course la commande de version d'affichage.
Temps moyen entre les pannes (moyennes des temps de bon fonctionnement)	54,96 ans
Durée moyenne de reprise (durée moyenne de reprise)	2 heures
Disponibilité	> 0,99999
Protection de montée subite de port de service	Mode commun : ±6 kilovolt
Protection de montée subite d'alimentation d'énergie	Utilisant des modules de courant alternatif : ±6 kilovolt en mode différentiel, ±6 kilovolt en mode commun Utilisant des modules d'alimentation CC : ±2 kilovolt en mode différentiel, ±4 kilovolt en mode commun
Dimensions (H X W X D)	Dimensions de base (à l'exclusion des pièces dépassant du corps) : 43,6 millimètres X 442,0 millimètres X 420,0 millimètres (1,72 po. x 17,4 po. x 16,5 po.) Dimensions maximum (la profondeur est la distance des ports sur le panneau avant à la poignée sur le panneau arrière) : 43,6 millimètres X 442,0 millimètres X 448,0 millimètres (1,72 po. x 17,4 po. x 17,7 po.)
Poids (avec l'emballage)	9,9 kilogrammes (21,83 livres)
Ports de pile	Ports de 10GE SFP+ sur le panneau avant
RTC	Soutenu
RPS	Non soutenu
PoE	Soutenu
Gamme évaluée de tension	Entrée à C.A. : C.A. de 100 V au C.A. de 130 V, C.A. de 200 V à C.A. de 240 V, 50/60 hertz Entrée de C.C à haute tension : C.C DE 240 V Entrée de C.C : -48 C.C de V à C.C de -60 V
Gamme maximum de tension	Entrée à C.A. : C.A. de 90 V à C.A. de 290 V, 45 hertz à 65 hertz Entrée de C.C à haute tension : C.C de 190 V au C.C de 290 V Entrée de C.C : -38,4 C.C de V à C.C de -72 V
Puissance maximum (sortie de 100%, à toute vitesse des fans)	Fourniture de la fonction de PoE : 132 W Charges 100% de PoE : W 1750 (PoE : W) 1440
Puissance typique (30% de la charge de la circulation, examiné selon la norme d'ATIS)	108 W
Température de fonctionnement	-5°C à +45°C (23°F à 113°F) à une altitude de 0-1800 m (0-5906 pi) NOTE : Quand l'altitude est 1800-5000 m (5906-16404 pi), la température de fonctionnement la plus élevée réduit par 1°C (1.8°F) chaque fois les augmentations d'altitude de 220 m (722 pi). Le commutateur ne peut pas être démarré quand la température ambiante est inférieure à 0°C (32°F).
Température de stockage	-40°C à +70°C (- 40°F à +158°F)
Bruit sous la température normale (27°C, puissance saine)	< 62="">
Hygrométrie	5% à 95%, sans condensation
Altitude fonctionnelle	0-5000 m (0-16404 pi)
Certification	Certification d'EMC Certification de sécurité Certification de fabrication
Numéro de la pièce	02353AJJ 02353AJJ-001 02353AJJ-00

Attribut	Description
Type de connecteur	RJ45
Conformité de normes	RS-232
Mode fonctionnant	Récepteur de duplex/émetteur asynchrones universels (UART)
Vitesse baud	9600 bit/s, 19200 bit/s, 38400 bit/s, 57600 bit/s, ou 115200 bit/s Valeur par défaut : 9600 bit/s
