Article	Détails
Description	S5731S-S48T4X-A1 (ports 4810/100/1000BASE-T, ports de 410GE SFP+, courant alternatif)
Numéro de la pièce	98011855
Modèle	S5731S-S48T4X-A1
Version d'abord soutenue	V200R021C10SPC600
Version soutenue de correction	Si V200R021C10SPC500 est employé, installez V200R021HP0121 ou une correction postérieure.

1	Quarante-huit ports 10/100/1000BASE-T	2	Quatre ports de 10GE SFP+
3	Un port de console	4	Un port de gestion d'ETH
5	Un port USB	6	Un bouton de PNP AVIS : Pour reconstituer les arrangements d'usine et remettre à zéro le commutateur, maintenez le bouton pendant au moins 6 secondes. Pour remettre à zéro le commutateur, appuyez sur le bouton. Le rajustement du commutateur causera l'interruption de service. Précaution d'exercice quand vous presse le bouton de PNP.
7	Vis moulue NOTE : Il est employé avec un câble de masse.	8	Jack pour le câble de courant alternatif fermant à clef la courroie NOTE : Le câble de courant alternatif fermant à clef la courroie n'est pas livré avec le commutateur.
9	Prise à C.A. NOTE : Il est employé avec un câble de courant alternatif.	-	-

Port	Type de connecteur	Description	Composants disponibles
Port 10/100/1000BASE-T	RJ45	Un port électrique de l'Ethernet 10/100/1000BASE-T envoie et reçoit le manuel de base à 10/100/1000 Mbit/s.	Câble Ethernet
Port optique de 10GE SFP+	SFP+	Un port optique d'Ethernet de 10GE SFP+ soutient l'automatique-détection à 1000 Mbits/s. Il envoie et reçoit le manuel de base à 1000 Mbits/s ou à 10 Gbit/s.	Modules optiques d'eSFP de GE Modules optiques d'eSFP de GE-CWDM Modules optiques d'eSFP de GE-DWDM Module d'en cuivre de GE SFP Modules optiques de 10GE SFP+ (OSXD22N00 pas a soutenu) Modules optiques de 10GE-CWDM SFP+ Modules optiques de 10GE-DWDM SFP+ 1 m, 3 câbles cuivre de m, 5 de m, et de 10m SFP+ ultra-rapides 3 m et câbles de 10m SFP+ AOC câbles consacrés de pile de 0,5 m et de 1,5 m SFP+ (seulement pour l'empilement de zéro-configuration)
Port de console	RJ45	Le port de console est relié à une console pour la configuration sur place.	Câble de console
Port USB	Type A d'USB 2,0	Le port USB peut avoir USB la commande qu'instantanée s'est reliée pour améliorer le commutateur, ou des fichiers de configuration de transfert ou d'autres dossiers. Le port USB peut seulement relier à USB une commande instantanée qui est conforme à USB 2,0. Les commandes instantanées d'USB de différents vendeurs diffèrent dans la compatibilité modèle et les conducteurs. Si une commande instantanée d'USB ne peut pas être employée, essayez de la remplacer par un autre d'un vendeur de courant principal. Les commutateurs soutiennent un maximum des commandes instantanées de 128 gigaoctets USB.	Commande instantanée d'USB
Port de gestion d'ETH	RJ45	Vous pouvez relier un commutateur à un terminal de configuration ou à un poste de travail de gestion du réseau par le port de gestion d'ETH pour configurer le commutateur localement ou à distance. Vous pouvez choisir de télécharger le progiciel par le port de gestion d'ETH dans le menu de BootLoad. Le transfert de fichier par le port de gestion d'ETH est plus rapide que le transfert par le port de console.	Câble Ethernet

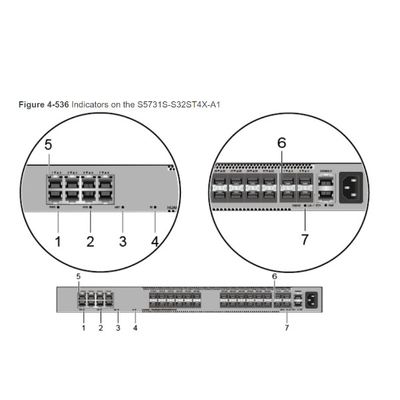

Non.	Indicateur	Nom	Couleur	Statut	Description
1	PWR1	Indicateur de module d'alimentation	-		Le commutateur est mis hors tension.
1	PWR1	Indicateur de module d'alimentation	Vert	Régulier dessus	L'alimentation d'énergie de système est normale.
2	Système	Indicateur d'état de fonctionnement du système	-		Le système ne fonctionne pas.
			Vert	Clignotement rapide	Le système commence.
			Vert	Régulier dessus	Pendant la phase de préparation de lancement du système, l'indicateur de système est fermement un vert, qui dure un maximum de 30 secondes.
			Vert	Clignotement lent	Le système fonctionne normalement.
			Rouge	Régulier dessus	Le système ne fonctionne pas normalement après enregistrement, ou une alarme de fan ou une alarme de la température a été produite.
3	MST	Indicateur de pile	-		Si vous ne changez pas le mode d'indicateur (défaut) : Le commutateur est un de réserve ou le commutateur slave dans une pile ou la fonction de empilement n'est pas permis sur le commutateur. Si vous changez le mode d'indicateur : Le mode "SÉRIES" n'est pas choisi.
			Vert	Régulier dessus	Le mode "SÉRIES" est choisi. Le commutateur est un commutateur de réserve ou slave dans une pile, et les indicateurs de port de service montrent l'identification de pile du commutateur.
			Vert	Clignotement	Si vous ne changez pas le mode d'indicateur (défaut) : Le commutateur est le commutateur principal dans une pile ou un commutateur autonome avec la fonction de empilement a permis. Si vous changez le mode d'indicateur : Le mode "SÉRIES" est choisi. Le commutateur est le commutateur principal dans une pile ou un commutateur autonome, et les indicateurs de port de service montrent l'identification de pile du commutateur principal. Après 45 secondes, les indicateurs de port de service reconstituent automatiquement au mode de statut.
4	VITESSE	Indicateur de vitesse	-		Le mode de vitesse n'est pas choisi.
4	VITESSE	Indicateur de vitesse	Vert	Régulier dessus	Le mode de vitesse est choisi, et les indicateurs de port de service montrent la vitesse de chaque port.
5	MODE	Bouton de commutateur de mode	-	-	Quand vous appuyez sur ce bouton une fois, le changement d'indicateurs de port de service au mode "SÉRIES" et montrent l'identification de pile du commutateur local. Quand vous appuyez sur ce bouton une deuxième fois, le changement d'indicateurs de port de service au mode de vitesse et montrent la vitesse de chaque port de service. Quand vous appuyez sur ce bouton une troisième fois, les indicateurs de port de service pour reconstituer au mode de défaut et pour montrer l'activité de statut et de lien de connexion de chaque port de service. Si vous n'appuyez pas sur le bouton de MODE d'ici 45 secondes, les indicateurs de port de service reconstituer au mode de défaut. Dans ce cas, l'indicateur de VITESSE est éteint. NOTE : Maintenez le bouton de commutateur de mode pour 6s et libérez-le pour commencer le mode d'ouverture d'initiale de Web. Ou des situations suivantes se produira : Si le commutateur n'a aucun fichier de configuration, les tentatives de système d'entrer le mode d'ouverture d'initiale de Web. En ce mode, le statut des indicateurs de mode est comme suit : Si le système entre le mode initial d'ouverture de Web avec succès, tous les indicateurs de mode tourner le vert et rester dessus pour un maximum de 10 minutes. Si le système n'entre pas le mode initial d'ouverture, tous les indicateurs de mode clignotent rapidement pendant 10 secondes et reconstituent alors le statut de défaut. Si le commutateur a un fichier de configuration, le système ne peut pas entrer le mode d'ouverture d'initiale de Web. Dans ce cas, tous les indicateurs de mode clignotent rapidement pour 10s, et reviennent alors aux états de défaut.
6	-	Indicateur de port de service	Les significations des indicateurs de port de service varient dans différents modes. Pour des détails, voir le tableau 4-1346 et le tableau 4-1347.
7	Identification	Indicateur d'identification	-		L'indicateur d'identification n'est pas employé (état de défaut).
7	Identification	Indicateur d'identification	Bleu	Régulier dessus	L'indicateur identifie le commutateur pour maintenir. L'indicateur d'identification peut être tourné "Marche/Arrêt" à distance pour aider des techniciens à trouver le commutateur pour maintenir.
8	L/A	Indicateur de port d'ETH	-		Le port d'ETH n'est pas relié.
			Vert	Régulier dessus	Le port d'ETH est relié.
			Vert	Clignotement	Le port d'ETH est envoyant ou recevant des données.
9	USB	indicateur basé sur USB de déploiement	-		Aucune commande instantanée d'USB n'est reliée au commutateur. Le port USB est endommagé. L'indicateur est endommagé. La commande instantanée d'USB n'a aucun fichier de configuration et ne peut pas être employée pour le déploiement. Le commutateur a été amélioré utilisant la commande instantanée d'USB et se remet en marche.
			Vert	Régulier dessus	Un déploiement basé sur USB a été accompli.
			Vert	Clignotement	Le système lit des données d'une commande instantanée d'USB.
			Jaune	Régulier dessus	Le commutateur a copié tous les dossiers exigés et a accompli le contrôle de dossier. La commande instantanée d'USB peut être enlevée du commutateur.
			Rouge	Clignotement	Une erreur s'est produite quand le système exécute le fichier de configuration ou lit des données de la commande instantanée d'USB.

Mode d'affichage	Couleur	Statut	Description
Mode de défaut	-		Le port n'est pas relié ou a été arrêté.
	Vert	Régulier dessus	Un lien a été établi sur le port.
	Vert	Clignotement	Le port est envoyant ou recevant des données.
Mode "SÉRIES" de MST	-		Les indicateurs gauches ne montrent pas l'identification de pile du commutateur.
	Vert	Régulier dessus	Le commutateur n'est pas le commutateur principal dans une pile. Si l'indicateur d'un port est allumé régulier, le nombre de ce port est l'identification de pile du commutateur. Si les indicateurs des ports 1 9 sont allumés réguliers, l'identification de pile du commutateur est 0.
	Vert	Clignotement	Le commutateur est le commutateur principal dans une pile. Si l'indicateur d'un port clignote, le nombre de ce port est l'identification de pile du commutateur. Si les indicateurs des ports 1 9 clignotent, l'identification de pile du commutateur est 0.
Mode de vitesse	-		Le port n'est pas relié ou a été arrêté.
	Vert	Régulier dessus	Port de 10M/100M/1000M : Le port fonctionne à 10 Mbits/s ou à 100 Mbits/s.
	Vert	Clignotement	Port de 10M/100M/1000M : Le port fonctionne à 1000 Mbits/s.

Article	Spécifications
Dimensions sans emballage (H X W X D) [millimètres (dedans.)]	Dimensions de base (à l'exclusion des pièces dépassant du corps) : 43,6 millimètres X 442,0 millimètres X 220,0 millimètres (1,72 po. x 17,4 po. x 8,66 po.) Dimensions maximum (la profondeur est la distance des ports sur le panneau avant aux pièces dépassant du panneau arrière) : 43,6 millimètres X 442,0 millimètres X 227,0 millimètres (1,72 po. x 17,4 po. x 8,94 po.)
Dimensions avec l'emballage (H X W X D) [millimètres (dedans.)]	90,0 millimètres X 550,0 millimètres X 355,0 millimètres (3,54 po. x 21,65 po. x 13,98 po.)
Taille de châssis [U]	1 U
Poids sans emballage [kilogramme (livres)]	3,21 kilogrammes (7,08 livres)
Poids avec l'emballage [kilogramme (livres)]	4,57 kilogrammes (10,08 livres)
Puissance typique [W]	76 W
Dissipation thermique typique [BTU/hour]	259,32 BTU/hour
Puissance maximum [W]	102 W
Dissipation thermique maximum [BTU/hour]	348,03 BTU/hour
Puissance statique [W]	48 W
Moyenne des temps de bon fonctionnement [année]	43,17 ans
Durée moyenne de reprise [heure]	2 heures
Disponibilité	>0,99999
Bruit à la température normale (puissance acoustique) [DB (A)]	DB 44,90 (A)
Bruit à la température normale (pression acoustique) [DB (A)]	DB 31,21 (A)
Nombre de logements pour carte	0
Nombre de fentes de puissance	0
Nombre de modules de fans	2
Alimentation d'énergie superflue	Non soutenu
Température de fonctionnement à long terme [°C (°F)]	-5°C à +50°C (23°F à 122°F) à une altitude de 0-1800 m (0-5905.44 pi)
Restriction au taux de variation de température de fonctionnement [°C (°F)]	Quand l'altitude est 1800-5000 m (5906-16404 pi), la température de fonctionnement la plus élevée réduit par 1°C (1.8°F) chaque fois les augmentations d'altitude de 220 m (722 pi). Les dispositifs ne peuvent pas démarrer quand la température est inférieure à 0°C (32°F). La température de fonctionnement du commutateur est -5°C à +45°C (23°F à 113°F) quand des modules optiques de 10GE SFP+ avec 40 kilomètres ou plus longues distances de transmission sont utilisés.
Température de stockage [°C (°F)]	-40°C à +70°C (- 40°F à +158°F)
Hygrométrie de fonctionnement à long terme [Rhésus]	5% à 95%, sans condensation
Altitude fonctionnelle à long terme [m (pi)]	0-5000 m (0-16404 pi)
Altitude de stockage [m (pi)]	0-5000 m (0-16404 pi)
Mode d'alimentation d'énergie	C.A. intégré
Tension d'entrée évaluée [V]	Entrée à C.A. : C.A. de 100 V à C.A. de 240 V, 50/60 hertz
Gamme de tension d'entrée [V]	Entrée à C.A. : C.A. de 90 V à C.A. de 264 V, 47 hertz à 63 hertz
Courant d'entrée maximum [A]	3 A
Mémoire	2 GIGAOCTETS
Mémoire instantanée	1 gigaoctet au total. Pour regarder la capacité de la mémoire instantanée disponible, course la commande de version d'affichage.
Port de console	RJ45
Port de gestion d'Eth	RJ45
USB	Soutenu
RTC	Soutenu
Entrée de RPS	Non soutenu
Protection de montée subite de port de service [kilovolts]	Mode commun : ±7 kilovolt
Protection de montée subite d'alimentation d'énergie [kilovolts]	±6 kilovolt en mode différentiel, ±6 kilovolt en mode commun
Types de fans	Élément
Mode de dissipation thermique	Dissipation thermique avec la fan, ajustement intelligent de vitesse de l'hélice
Direction de flux d'air	Entrée d'air de gauche et d'avant, épuisement d'air de droite
PoE	Non soutenu
Certification	Certification d'EMC Certification de sécurité Certification de fabrication
