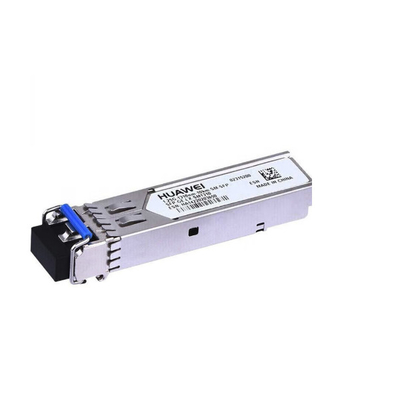

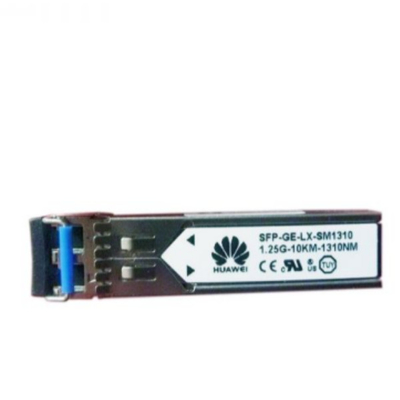

Module d'émetteur-récepteur optique Huawei SFP-GE-LX-SM1310

Le module optique unimodal du gigabit SFP-GE-LX-SM1310 est un module optique de gigabit très très utilisé. Le type unimodal de paquet de gigabit est SFP, le débit de transmission est 1.25G, la longueur d'onde centrale est 1310nm, et la distance de transmission peut atteindre 10km une fois utilisée avec la fibre unimodale. Les modules optiques unimodaux de gigabit soutiennent la perte chaud-permutable et basse. Après, je présenterai quelques connaissances de base du module optique unimodal du gigabit SFP-GE-LX-SM1310.

principe :

Le principe de travail du gigabit unimodal est conversion photoélectrique. L'extrémité de envoi convertit les signaux électriques en signaux optiques, et après que la transmission par des fibres optiques, le mauvais côté convertisse les signaux optiques en signaux électriques. La partie de transmission est : le signal électrique d'un certain taux de code est entrée et traité par la puce interne de conducteur pour conduire le laser de semi-conducteur (LD) ou la diode électroluminescente (LED) pour émettre un signal optique modulé à un taux correspondant. Il a un circuit optique de contrôle automatique de puissance à l'intérieur, de sorte que la puissance de signal optique de sortie demeure stable. La partie de réception est : un signal optique avec un certain taux de code est entrée dans le module et alors convertie en signal électrique par une diode de détection légère.

Caractéristiques SFP-GE-LX-SM1310 du tableau 9-8

Article	Valeur
Données de base
Nom de module	SFP-GE-LX-SM1310
Numéro de la pièce	02315200
Modèle	SFP-GE-LX-SM1310
Facteur de forme	eSFP
Norme d'application	1000BASE-LX10/LH
Type de connecteur	LC
Type de fibre optique	SMF
Température de carter fonctionnante [°C (°F)]	0°C à 70°C (32°F à 158°F)
Débit de transmission [bit/s]	1 Gbit/s
Distance de transmission de cible [kilomètres]	Fibre unimodale : 10 kilomètres
Caractéristiques optiques d'émetteur
Longueur d'onde centrale [nanomètre]	1310 nanomètre
Puissance optique maximum de Tx [dBm]	dBm -3,0
Puissance optique minimum de Tx [dBm]	dBm -9,0
Rapport minimum d'extinction [DB]	DB 9
Caractéristiques optiques de récepteur
Sensibilité de Rx [dBm]	dBm -20,0
Puissance de surcharge [dBm]	dBm -3,0

Notices :

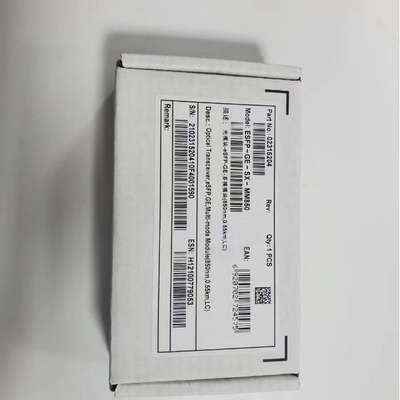

1. Ouvrez l'emballage, vérifiez les produits soigneusement, et prenez-les doucement.
2. Le produit est un équipement non-ouvert original tout neuf.
3. Tous les produits garantie de 3 ans, et l'acheteur est responsable des frais de transport de retour.

Les acheteurs internationaux notent svp :
Des droits à l'importation, les impôts, et les frais ne sont pas inclus dans le prix ou les frais de transport d'article. Ces frais sont la responsabilité de l'acheteur.
Vérifiez svp avec le bureau de douane de votre pays pour déterminer ce que seront ces frais supplémentaires avant de l'offre ou d'acheter.
Des honoraires de douane sont normalement chargés par la compagnie maritime ou se sont rassemblés quand vous prenez l'article. Ces honoraires ne sont pas les frais de transport supplémentaires.
Nous ne sous-évaluerons pas des marchandises ou ne marquerons pas l'article comme cadeau sur les imprimés spéciaux. Faisant qui est contre les États-Unis et des lois internationales.
Les retards de douane ne sont pas la responsabilité du vendeur.
