Détails sur le produit:
|
| Modèles de commutateur: | DS-6610B et DS-6610B-L | Représentation: | 32Gb/s SFPs peut fonctionner à 32, à 16 ou à 8Gb/s ; 16Gb/s SFPs fonctionnera à 16, à 8 et à 4Gb/s |
|---|---|---|---|
| Ports maximum: | Jusqu'à 24 ports | Ports minimum: | base 8-port |
| Châssis bas: | 1U | Largeur de bande globale: | 768 GB/s |
| Mettre en évidence: | EMC DS-6600B Dell Fibre Channel Switches,DS-6620B Dell Fibre Channel Switches,EMC DS-6610B Dell Fiber Channel Switch |
||
Modèle Numbers de directeur et de commutateur de Connectrix
Tous les modèles de Connectrix énumérés dans les tables au-dessous des vitesses de automatique-détection de soutien pour la compatibilité ascendante, non perturbatrices
hausses de code et composants chaud-permutables superflus pour facilement disponible. Toute la fibre 16Gb/s, 32Gb/s et 64Gb/s
Appui NVMe/FC de commutateurs et de directeurs de la Manche.

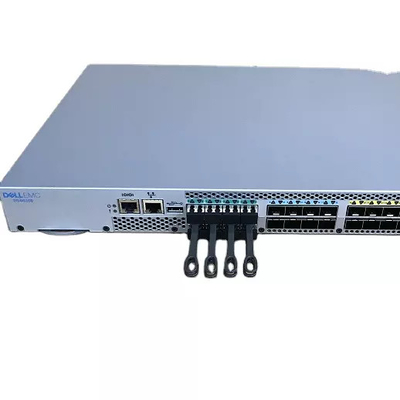

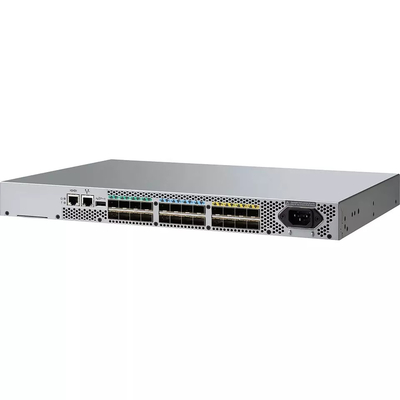

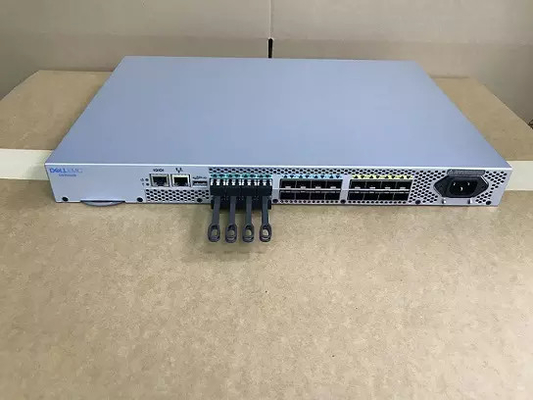

DS-6610B - A conçu pour soutenir les conditions de San de petits et moyens environnements, le Connectrix DS
6610B est des 24 commutateurs de port qui offre la haute performance et l'économie. Le châssis 1U bas du DS-6610B est
prepopulated avec huit optique que l'on peut brancher d'ondes courtes de petit facteur de forme de la Manche de la fibre 16Gb/s ou 32Gb/s (SFP+).
les kits sur demande de ports (cosse) permettent l'expansion dans 8 augmentations gauches.
| Commutateurs de série de DS-6600B | |
| Architecture de système | Spécification technique |
| Ports de la Manche de fibre | DS-6610B Les modèles bas de châssis de DS-6610B inclut huit ports 32Gb/s capables actifs qui sont peuplés avec huit 16Gb/s SFPs ou huit 32Gb/s SFPs. Les 8 modèles gauches de port-sur-exigence (cosse) permettent au commutateur de soutenir 16 ports supplémentaires atteignant un maximum de 24 ports. L'autre modèle de DS-6610B qui finit dedans « - PE » vient a entièrement peuplé avec 24 16Gb/s SFPs et inclut le paquet d'entreprise. DS-6610 B-L Series Les modèles de DS-6610B-L sont fonctionellement équivalents aux commutateurs de DS-6610B ci-dessus, cependant ; « - le L » modèles incluez une garantie à vie limitée unique. La garantie à vie de The Limited demeure en effet jusqu'à la fin de la vie de soutien pour le DS-6610B-L - commutateur. Les commutateurs de DS-6610B-L incluent également « - un PE » entièrement peuplé avec 24 32Gb/s SFPs et le paquet d'entreprise DS-6620B et DS - 6620 B.V. 2 Le DS-6620B et le DS - 6620 B.V. 2 ports de la Manche SFP+ de fibre de la caractéristique 48 et 4 ports de QSFP. Il y a de deux modèles bas qui ont 24 ports 32Gb/s ou 16Gb/s actifs, peuplés avec 32Gb ou 16Gb/s les ondes courtes SFPs. Le permis de ports sur demande (cosse) active 12 ports supplémentaires et inclut 12 les ondes courtes SFPs. Le QSFP Le permis de ports sur demande active les quatre ports de QSFP et contient quatre les ondes courtes QSFPs. L'entreprise le modèle de commutateur peuple entièrement les ports de SFP+ avec quarante-huit ondes courtes SFPs et vient entièrement autorisé avec Paquet d'entreprise (montre de tissu, débourbage, contrôle des performances, tissu prolongé, vision de tissu). DS-6630B et DS - 6630 B.V. 2 Le DS-6630B et le DS - 6630 B.V. 2 modèles de commutateur soutient jusqu'à 128 ports. Il y a de 96 SFP standard ports 32Gb/s capables et huit ports que l'on peut brancher de petit facteur de forme de quadruple (QSFP) qui soutiennent un supplémentaire 32 ports. |
| Représentation | 32Gb/s SFPs peut fonctionner à 32, à 16 ou à 8Gb/s ; 16Gb/s SFPs fonctionnera à 16, à 8 et à 4Gb/s |
| Tampons de cadre | DS-6610B - 2K a dynamiquement assigné DS-6620B et DS - 6620 B.V. 2 - 15 360 dynamiquement assignés DS-6630B et DS - 6630 B.V. 2 - 15 360 dynamiquement assignés |
| Largeur de bande globale | DS-6610B – 768 Gb/s DS-6620B et DS - 6620 B.V. 2 – 2Tb/s DS-6630B et DS - 6630 B.V. 2 – 4Tb/s |
| Classe de service | Classe 2, classe 3, classe F (vues d'Inter-commutateur) |
| Types gauches | DS-6610B – F_Port, E_Port, M_Port, D_Port (les diagnostics de ClearLink mettent en communication) sur 24 ports de SFP+ ; Passage d'Access mode : F_Port et N_Port NPIV-permis DS-6620B et DS - 6620 B.V. 2 - D_Port (port diagnostique de ClearLink), E_Port, EX_Port, F_Port, AE_Port ; mode de type port facultatif de passage d'Access de brocard de contrôle : F_Port et N_Port NPIV-permis DS-6630B et DS - 6630 B.V. 2 - D_Port (port diagnostique de ClearLink), E_Port, EX_Port, F_Port, AE_Port, contrôle de type port facultatif. |
| Services de tissu | Récupération de crédit de BB ; Le brocard a avancé la répartition en zones (ciblage de défaut, ciblage de Port/WWN, Peer Zoning) ; Signalisation de congestion ; Sélection de chemin dynamique (DPS) ; Tissus prolongés ; Impact de représentation de tissu Avis (FPIN) ; Vision de tissu ; FDMI ; TASSE de FICON (DS-6620B seul) ; Vision d'écoulement ; Débourbage de F_Port ; FSPF ; Cheminement intégré ; Débourbage d'ISL ; Serveur de gestion ; Serveur de noms ; NPIV ; NTP v3 ; Port Désarmez/en clôturant ; QoS ; Avis enregistré de changement d'état (RSCN) ; Ciblage motivé par la cible ; Le trafic Optimiseur ; Tissus virtuels (commutateur logique et tissu logique ; DS-6610B exige fos 9.1.x et plus haut) ; VMID et AppServer. Note : Quelques services de tissu ne s'appliquent pas ou sont indisponibles en mode de passage d'Access. |
| Composants permutables chauds | DS-6610B – Le DS-6610B a une alimentation d'énergie/fan incluses et il est non-remplaçable. Le commutateur entier est une unité remplaçable sur place (FRU). Les seules FRUs sur le DS-6610B sont SFP. Le DS-6610B va le faire hausses en service de progiciels de soutien. DS-6620B et DS - 6620 B.V. 2 – doubles alimentations d'énergie avec le ventilateur incorporé par trois FRUs, SFPs et QSFP optique. Les fans sont reliées aux alimentations d'énergie et ne sont pas elles-mêmes remplaçables. DS-6630B et DS - 6630 B.V. 2 – doubles alimentations d'énergie, trois fan FRUs, SFPs et QSFPs |
| Options d'installation | Tous les modèles peuvent être installés dans un standard, client-fourni, support d'Alliance de 19 industries électroniques de pouce (l'EIE) |
| Évolutivité | Référez-vous à l'appli futé de téléphone de navigateur d'E-laboratoire de Dell téléchargeable d'Apple ou Google Store ou E-laboratoire Navigateur trouvé à ce lien : https://www.delltechnologies.com/en-us/products/interoperability/elab.htm |
| Format de l'image maximum | charge utile 2,112-byte |
| Gestion | Spécification technique |
| Système d'exploitation minimum de tissu (Fos) |
Fos 8.1.0a de DS-6610B ou plus haut Fos 8.0.0 de DS-6620B ou plus haut DS - 6620 fos de B.V. 2 9.0.0 ou plus haut Fos 8.0.0 de DS-6630B ou plus haut DS - 6630 fos de B.V. 2 9.0.0 ou plus haut |
| Gestion | Outils avancés de Web. SSH, auditant, NTP v3, CLI, SMI de sgf conformes ; REPOSEZ api, HTTP, SNMP v1/v3 (MIB de gestion de MIB, de FC de Fe) |
| Gestion de SANnav | Portail de gestion de SANnav et vue globale de SANnav autoriser les administrateurs informatiques pour être plus efficace et productif en fournissant la visibilité complète dans l'environnement de San. SANnav soutient seulement ouvert les systèmes et exige fos v7.4 ou plus haut. |
| B-séries San de Connectrix de legs Directeur |
Directeur Converged Network Edition (CMCNE) de Connectrix |
| Accès de gestion | 10/100/1000 Ethernet de Mb/s (RJ-45), Dans-bande au-dessus de la Manche de fibre, porte série (RJ-45), et un port USB |
| Hausses de progiciels | Téléchargement et activation non perturbateurs |
| Sécurité | DS-6610B DH-CHAP (entre les commutateurs et les dispositifs d'extrémité), authentification de commutateur de FCAP ; HTTPS, IPsec, IP filtrant, LDAP avec IPv6, LDAR ouvert, attache gauche, RAYON, TACACS+, contrôle d'accès basé sur rôle défini par l'utilisateur (RBAC), Copie sûre (SCP), RPC sûr, sgf sûr, SSH v2, SSL, attache de commutateur, commutateur de confiance DS-6620B, DS - 6620 B.V. 2, DS-6630B, DS - 6630 B.V. 2 Chiffrage AES-GCM-256 sur ISLs ; DH-CHAP (entre les commutateurs et les dispositifs d'extrémité), commutateur de FCAP authentification ; HTTPS, IPsec, IP filtrant, LDAPwith IPv6, OpenLDAR, attache gauche, RAYON, TACACS+, contrôle d'accès basé sur rôle défini par l'utilisateur (RBAC), copie sûre (SCP), RPC sûr, sgf sûr, SSH v2, SSL, attache de commutateur, commutateur de confiance |
| Diagnostics | Optique de ClearLink et diagnostics de câble, y compris réalimentation électrique/optique, le trafic de lien/latence/distance, écoulement refléter ; générateur intégré d'écoulement, COURRIER et diagnostics en ligne/hors ligne inclus, y compris ambiant surveillance, cinglement de FC et Pathinfo (traceroute de FC), visionneuse de cadre, reprise non perturbatrice de démon, santé d'optique surveillance, surveillance de puissance, trace de RAS notant, et détection de roulement de remise à zéro (RRD) |
| Maison d'appel | Intégration de maison d'appel avec le directeur Converged Network Edition de SANnav et de Connectrix |
| Caractéristiques facultatives de permis-clé | Paquet d'entreprise - inclut la vision de tissu, le tissu prolongé et le débourbage d'ISL Permis d'unité centrale - port de boîtier inclut le débourbage d'ISL, la vision de tissu et de FICON commande (la TASSE) Cheminement intégré – permet à des ports d'être configuré comme exportations soutenant le cheminement de FC-FC Note : « - Les modèles de DS-6600B de PE » incluent le paquet d'entreprise |
| Caractéristiques physiques | Spécification technique |
| Clôture | DS-6610B - le châssis soutient le flux d'air (rtf) arrière-à-avant DS-6620B et DS - 6620 B.V. 2 - là sont deux options de circulation d'air : de l'avant à l'arrière (FTR) et arrière-à-avant (rtf) DS-6630B et DS - 6630 B.V. 2 - là sont deux options de circulation d'air : de l'avant à l'arrière (FTR) et arrière-à-avant (rtf) |
| Dimension et poids | DS-6610B Profondeur de la largeur X de la taille X : 1,69 x 16,88 x 12,07 pouces, (42,9 x 428,8 x 306 millimètres), 1 RU Pesez entièrement peuplé : 13 livres (5,76 kilogrammes) DS-6620B et DS - 6620 B.V. 2 Profondeur de la largeur X de la taille X : pouces 1.73x17.32x14.0 (43.9mmx440mmx355.6mm), 1RU Poids avec 2 alimentations d'énergie et aucun émetteurs-récepteurs : 17lbs (7.73kg) DS-6630B et DS - 6630 B.V. 2 Profondeur de la largeur X de la taille X : pouces 3.41x17.32x24.0 (86.7mmx440mmx609.6mm), 2RU Poids avec 2 alimentations d'énergie et aucun émetteurs-récepteurs : 42lbs (19.05kg) |
| Alimentation électrique | Spécification technique |
| Alimentation d'énergie | DS-6610B - Le châssis de commutateur inclut une alimentation d'énergie fixe. Note : Bien que les bateaux de DS-6610B avec a l'alimentation d'énergie simple, deux cordons de secteur sont incluses. Seulement un cordon de secteur est exigé. DS-6620B et DS - 6620 B.V. 2 - châssis de commutateur inclut de doubles, chaud-permutables alimentations d'énergie avec intégré système de refroidissement DS-6630B et DS - 6630 B.V. 2 - châssis de commutateur inclut de doubles, chaud-permutables alimentations d'énergie avec intégré système de refroidissement |
| Le C.A. a entré | DS-6610B - 90 V à 264 V ~2.2A DS-6620B et DS - 6620 B.V de V. 2 - 90 à 264 V ~3.5A DS-6630B et DS - 6630 B.V de V. 2 - 90 à 264 V ~12A |
| Ligne d'entrée fréquence | 47-63 hertz |
| Puissance | DS-6610B - 77 WATTS avec chacun des 24 ports peuplés DS-6620B et DS - 6620 B.V. 2 - 206 WATTS avec chacun des 64 ports peuplés DS-6630B et DS - 6630 B.V. 2 - 942 watts avec chacun des 128 ports |
| Environnement | Spécification technique |
| Environnement de fonctionnement | La température : 0°C à 40°C/32°F à 104°F Humidité : 10% à 85% (sans condensation) |
| Environnement inopérant | La température : -25°C à 70°C/-13°F à 158°F Humidité : 10% à 90% (sans condensation) |
| Altitude fonctionnelle | Jusqu'à 3000m (9 842 pi) |
| Altitude de stockage | Jusqu'à 12 kilomètres (39 370 pi) |
| Choc | Opération : Jusqu'à 20G, moitié-sinus de 6 Mme Inopérant : Demi sinus, 33G 11 Mme, axe 3G |
| Vibration | Opération : 0.5g sinus, 0,4 grms aléatoires, 5 hertz à 500 hertz Inopérant : 2.0g sinus, 1,1 grms aléatoires, 5 hertz à 500 hertz |
| Dissipation thermique | DS-6610B - 24 ports à 215 BTU/hr DS-6620B et DS - 6620 B.V. 2 64 ports à 716 BTU/hr DS-6630B et DS - 6630 B. ports de V. 2 - 128 à 3512 BTU/hr |
Tableau 1 : Modèles de commutateur
| La Manche de fibre de Connectrix Modèles de commutateur |
Vitesse maximum de la Manche de fibre | Ports maximum | Ports minimum |
| DS-6610B et DS-6610B-L | 32Gb/s | Jusqu'à 24 ports | base 8-port |
| DS-6620B et DS - 6620 B.V. 2 | 32Gb/s | Jusqu'à 64 ports | base 24-port |
| DS-6630B et DS - 6630 B.V. 2 | 32Gb/s | Jusqu'à 128 ports | base 48-port |
| DS-7720B | 64Gb/s | Jusqu'à 64 ports | base 24-port |
| DS-7730B | 64Gb/s | Jusqu'à 128 ports | base 48-port |
| MDS-9148S | 16Gb/s | Jusqu'à 48 ports | base 12-port |
| MDS-9132T | 32Gb/s | Jusqu'à 32 ports | base 8-port |
| MDS-9148T | 32Gb/s | Jusqu'à 48 ports | base 24-port |
| MDS-9396T | 32Gb/s | Jusqu'à 96 ports | base 48-port |
Tableau 2 : Modèles universels de commutateur
| Modèles universels de commutateur de Connectrix | Ports et vitesses maximales | Employez les cas et les protocoles |
| MP-7810B | Douze ports capables de la Manche de la fibre 32Gb et six ports de 1/10GbE SFP+ |
Extension de distance avec FCiP, la Manche de fibre Protocole (FCP) et extension d'IP (IPEX) |
| MP-7840B | 24 ports de la Manche de la fibre 16Gb, seize 1/10 Ports de Gigabit Ethernet (GbE) et deux 40GbE ports |
Extension de distance avec FCiP, la Manche de fibre Protocole (FCP), extension d'IP (IPEX) et Unité centrale FICON |
| MDS-9220i | Jusqu'à douze ports de la Manche de la fibre 32-Gbps, quatre 1/10-, deux 25-, et un 40 - gigabit Ports de services de stockage d'IP d'Ethernet |
Extension de distance avec FCiP et fibre Appui de la Manche. (Venir de qualification de FICON bientôt.) |
| MDS-9250i | 40 ports de 16Gb FCP, deux ports 10GbE et huit FCoE |
Extension de distance avec FCiP, unité centrale FICON, FCoE et Manche de fibre |
Tableau 3 : Directeur Models d'entreprise
| Directeur Models de Connectrix | Vitesse maximum de la Manche de fibre | Ports maximum | Appui d'unité centrale |
| ED-DCX7-8B | 64Gb/s | Jusqu'à 512 ports | √ |
| ED-DCX7-4B | 64Gb/s | Jusqu'à 256 ports | √ |
| ED-DCX6-8B | 32Gb/s | Jusqu'à 512 ports | √ |
| ED-DCX6-4B | 32Gb/s | Jusqu'à 256 ports | √ |
| MDS-9718-V3 | 32Gb/s (64Gb/s prêt) | Jusqu'à 768 ports | |
| MDS-9710-V2 | 32Gb/s (64Gb/s prêt) | Jusqu'à 384 ports | √ |
| MDS-9706-V2 | 32Gb/s (64Gb/s prêt) | Jusqu'à 192 ports | √ |
Tableau 4 : Options de B-séries de Connectrix
| Caractéristique | Description |
| Vision de tissu | Fournit la visibilité et l'analyse à travers des réseaux de stockage la surveillance et en alertant la suite de politique (CARTES), surveillance de l'impact de représentation de tissu (FPI), diagnostics de ClearLink, vision d'écoulement et seul volume Configurations. |
| Débourbage d'ISL | Fournit la capacité d'agréger des liens physiques multiples à un lien logique pour le réseau augmenté représentation et tolérance de fautes. |
| Tissus prolongés | Fournit plus considérablement que 10 kilomètres de connectivité commutée de tissu à la pleine largeur de bande au-dessus de longues distances selon la plate-forme ceci peut être jusqu'à 3000 kilomètres. Le tissu prolongé est exigé pour tout inter Lien de commutateur (ISL) qui est plus grand que 10 kilomètres. |
| TASSE de l'unité centrale FICON | Inclut des caractéristiques de gestion de FICON requises pour des environnements d'unité centrale. FICON soutient la grande vitesse connectivité entre les unités centrales et les unités d'E/S. Le port de boîtier de commande (TASSE) permet des outils d'unité centrale à contrôlez la connectivité entre les ports, représentation de tissu de moniteur et collectez les informations diagnostiques critiques |
| Paquet de logiciel d'entreprise | Le paquet d'entreprise inclut la vision de tissu, le débourbage d'ISL, et les tissus prolongés. |
Tableau 5 : Options de série de DM de Connectrix
Les fonctionnalités standard pour le produit de DM de Connectrix incluent la Manche de port, VSAN, débourbage de VSAN, cheminement inter-VSAN,
Diagnostics de NPV, d'ISL et de HBA, surveillance gauche, détection lente de drain (congestion), transparent de virtual machine,
ciblage matériel-imposé. ACLs, par contrôle d'accès basé sur rôle de VSAN (RBAC), politiques de QoS, diagnostics sophistiqués
et beaucoup plus. Les options fournissent une manière d'acheter la caractéristique que vous avez besoin.
| Caractéristique | Description | Caractéristiques |
| Paquet d'entreprise | Includes a avancé l'ingénierie du trafic et la sécurité avancée caractéristiques pour l'entreprise sans |
La gestion de trafic avancée inclut inter-VSAN Le cheminement, caractéristiques de qualité du service (QoS), s'est prolongé crédits. Les dispositifs de sécurité incluent le commutateur-à-commutateur et authentification de centre-à-commutateur, ciblage de LUN, inaltérable les zones, la sécurité des ports, VSAN ont basé le contrôle d'accès, IP Sec pour l'iSCSI et le FCiP, IKE Digital Certificates et attache de tissu pour la Manche de fibre |
| Extension de San au-dessus d'IP | Provides des affaires a intégré, rentable et fiable solutions de continuation qui emploient l'infrastructure existante d'IP |
Tuner d'extension de soutiens San, cheminement inter-VSAN appui pour de FCiP et de FCiP protocole, compression de FCiP, FCiP écrivent l'accélération, bande lecture/écriture de FCiP Accélération |
| Accélération d'entrée-sortie (IOA) | La capacité d'IOA est disponible sur des DM des directeurs de 9700 séries de Libération de NX-OS 8.2(1). Elle peut être permise utilisant l'entrée-sortie permis de paquet d'accélération qui est disponible pour configurer séparément sur un module |
Transport et accélération vitesse-indépendante cela accélère le trafic de disque et de bande au-dessus de n'importe quel 2/4/8/16/32G Port de la Manche de fibre. Travaux au-dessus de zone métropolitaine Réseaux (équipe) et WANs. La compression de données dedans conjonction avec FCIP ISLs. Facilement disponible utilisant le port Canaux avec l'accélération au-dessus de la Manche de fibre et FCIP ISLs. Indépendant de transport écrire l'accélération (Avec a) du trafic de reproduction de disque et de l'accélération de bande (VENTRES) du trafic de reproduction de bande. |
| Paquet d'unité centrale | Inclut des caractéristiques requises pour des environnements d'unité centrale. FICON soutient la connectivité ultra-rapide entre l'unité centrale serveurs et unités d'E/S |
VSAN pour FICON et FCP entremêlant, contrôle de FICON Port d'unité (TASSE), tissu obligatoire, commutateur cascadant, Opération de canal en canal de mode indigène de FICON, tâche persistante de FICON FCID, permutation gauche pour jonctions de câble de canal de centre serveur, bande de FICON accélération. |
| Analytics de San | Les plates-formes de module et de commutateur de commutation du directeur 32Gb Analytics de soutien San |
Des analyses de San ont été conçues pour les clients qui aimez accroître le rassemblement de données, calcul et visualisation bout à bout des données fournies par moteur d'analytics qui réside sur les DM 32Gb/s module de commutation par DCNM. Télémétrie de San Couler est pour les clients qui utilisent les instruments virtuels un (vi) ou une solution de tiers ou faite sur commande différente à montrer les données ont fourni par le moteur d'analytics de DM. |
