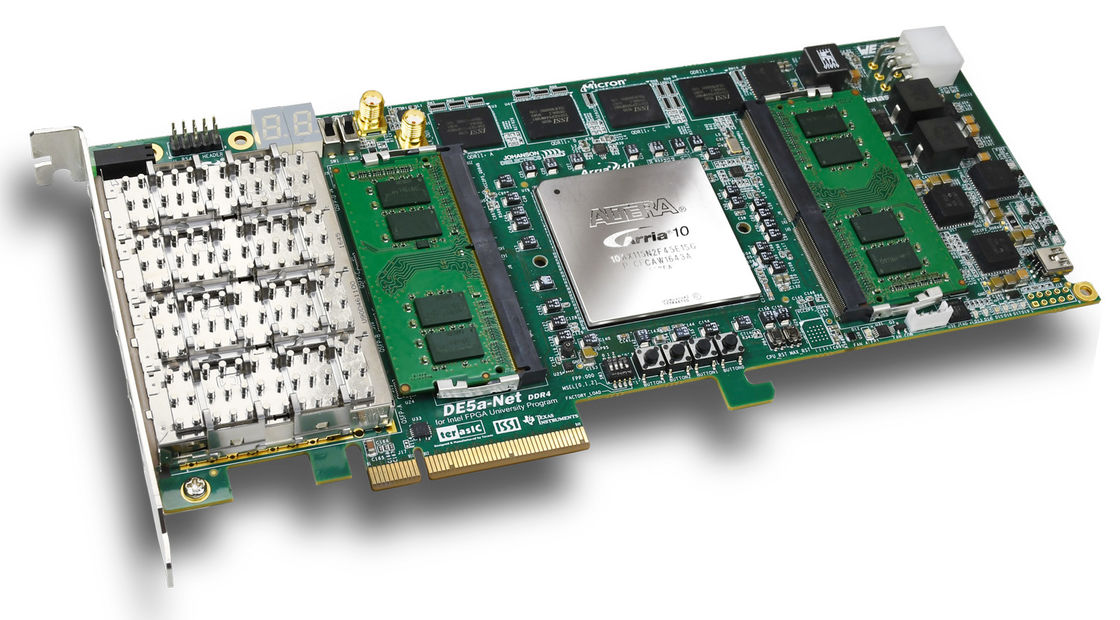

Plateforme FPGA DE5a-Net-DDR4 Terasic Arria 10 GX FPGA

Carte de développement et d'éducation DE5a-Net-DDR4

Avec la demande croissante dans les applications actuelles gourmandes en données et en calcul, la DE5a-Net-DDR4 de Terasic est spécialement conçue pour accélérer l'intelligence artificielle, le trading haute fréquence et les charges de travail de calcul haute performance afin de fournir la plateforme leader de l'industrie pour un éventail d'industries qui s'appuient sur le HPC pour maintenir leur avantage concurrentiel.

La DE5a-Net-DDR4 tire parti du puissant FPGA Intel Arria 10 pour permettre un traitement des données plus rapide. La carte est équipée d'un module de mémoire DDR4 de 16 Go, fonctionnant à plus de 75 Gbit/s, jusqu'à 7,876 Go/s de transfert de données via l'interface PCIe Gen 3 x8 entre le FPGA et le PC hôte, et 4 connecteurs QSFP+ embarqués. La mémoire QDRII embarquée et le module DDR4 peuvent obtenir une latence d'application plus faible et un débit d'application plus élevé, ce qui en fait une excellente plateforme pour obtenir des performances révolutionnaires en matière de filtrage de données et d'accélération algorithmique.

En plus de ces offres, la DE5a-Net-DDR4 prend entièrement en charge la boîte à outils Intel Open VINO™ pour fournir des solutions optimales de vision par ordinateur et d'apprentissage profond. Les systèmes de nos clients peuvent atteindre les performances de calcul les plus élevées et le coût le plus bas pour leurs applications d'IA en tirant parti du FPGA Arria® 10 sur la DE5a-Net-DDR4.

FPGA

• FPGA Intel® Arria 10 GX (10AX115N2F45E1SG)

Configuration FPGA

• USB Blaster II embarqué ou connecteur JTAG pour la programmation FPGA
• Configuration parallèle passive rapide (FPPx32) via MAX II CPLD et mémoire flash

Mémoire

• 256 Mo de FLASH
• 2 prises SODIMM DDR4 indépendantes, jusqu'à 16 Go à 1066 MHz ou 8 Go à 1200 MHz pour chaque prise
• 4 SRAM QDRII+ indépendantes à 550 MHz, bus de données 18 bits et 72 Mbit chacune

Communication et extension

• Quatre connecteurs QSFP+
• Connecteur de bord PCI Express (PCIe) x8 (inclut les pilotes Windows PCIe)
• Un connecteur d'extension RS422

Autres

• Entrée/sortie utilisateur générale :
  • 4 LED
  • 1 ensemble de LED sur support
  • 2 afficheurs 7 segments
  • 4 boutons-poussoirs
  • 2 interrupteurs à glissière
  • Entrée/sortie d'horloge SMA
• Horloge embarquée
  • Oscillateur 50 MHz
  • Générateur d'horloge programmable
• Surveillance et contrôle du système
  • Capteur de température
  • Moniteur d'alimentation
  • Contrôle du ventilateur
• Alimentation
  • Connecteur d'alimentation PCI Express à 6 broches, entrée CC 12 V
  • Alimentation du connecteur de bord PCI Express
• Spécifications mécaniques
  • Hauteur standard PCI Express et longueur 3/4
